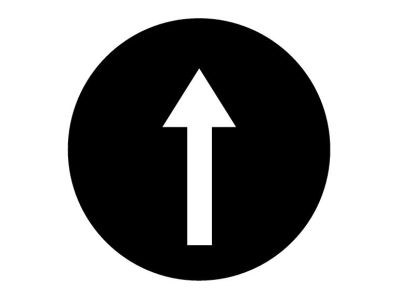

Wkładka przycisku grzybkowego czarna,z o M22-XDP-S-X7 | 218261 Eaton

Alternatywny kod produktu: M22-XDP-S-X7

Opis i Kluczowe Cechy

Wkładka przycisku grzybkowego z oznaczeniami kierunków ruchu, symbol M22-XDP-S-X7 (nr katalogowy 218261). Przeznaczona do montażu w przyciskach grzybkowych serii M22(S)-D(R)P-…, pozwala na intuicyjne oznaczanie funkcji sterowania ruchem. Czarna barwa wkładki zapewnia dobry kontrast dla naniesionych symboli, co ułatwia odczyt w różnych warunkach oświetleniowych.

• Oznaczenia kierunków ruchu: umożliwiają jednoznaczne wskazanie funkcji (np. góra/dół, lewo/prawo), redukując ryzyko pomyłek podczas obsługi maszyn.
• Wysokość liter 5 mm (do 5 znaków) / 3 mm (powyżej 5 znaków): czytelne oznaczenia dostosowane do długości opisu – krótkie napisy są większe, dłuższe pozostają dobrze widoczne.
• Przeznaczona do serii M22(S)-D(R)P-…: kompatybilna z przyciskami grzybkowymi tej rodziny, łatwa wymiana bez konieczności modyfikacji obudowy.
• Brak podłączenia do SmartWire-DT: standardowa wkładka dedykowana do tradycyjnego sterowania, bez funkcji komunikacyjnych – prostota i niezawodność.
• Wkładka czarna: elegancki wygląd, odporna na zabrudzenia, łatwa w czyszczeniu.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznakowanie CE. Jako akcesorium do aparatury modułowej przeznaczone jest do montażu w systemach zgodnych z dyrektywami niskonapięciowymi (LVD) i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Wkładka M22-XDP-S-X7 znajduje zastosowanie wszędzie tam, gdzie konieczne jest wyraźne oznaczenie kierunku ruchu na przycisku grzybkowym. Idealna do sterowania maszynami, dźwigami, przenośnikami oraz w automatyce przemysłowej i budynkowej.

• Sterowanie kierunkiem ruchu silników (góra/dół, lewo/prawo) w panelach operatorskich.
• Oznaczanie funkcji wyboru trybu pracy (np. ręczny/automatyczny) w szafach sterowniczych.
• Sygnalizacja położenia krańcowego lub kierunku ruchu w maszynach pakujących, transportowych.
• Wymienna wkładka w przyciskach serii M22 – szybka personalizacja panelu bez wymiany całego przycisku.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Wkładkę należy osadzić w przycisku grzybkowym serii M22(S)-D(R)P-… zgodnie z instrukcją producenta. W przypadku wymiany istniejącej wkładki – delikatnie wyjąć starą i wcisnąć nową, aż do zablokowania. Nie wymaga narzędzi ani dokręcania. Upewnić się, że oznaczenia są prawidłowo zorientowane względem funkcji sterowania.

FAQ

• Czy wkładka jest podświetlana? Nie. Wkładka M22-XDP-S-X7 nie posiada własnego podświetlenia – jest to nakładka symbolowa. Funkcję sygnalizacji świetlnej mogą zapewnić odpowiednie przyciski z wbudowanym LED (np. M22(S)-…-LED).
• Jaki stopień ochrony (IP) ma wkładka? Stopień ochrony zależy od użytego przycisku grzybkowego i obudowy, w której jest zamontowany. Wkładka jako element oznaczający nie zmienia parametrów IP – należy kierować się danymi kompletnego przycisku.
• Czy można stosować wkładkę z przyciskami innych serii? Zgodnie z danymi, wkładka jest dedykowana wyłącznie do serii M22(S)-D(R)P-…. Nie gwarantuje się poprawnego montażu w innych przyciskach.
