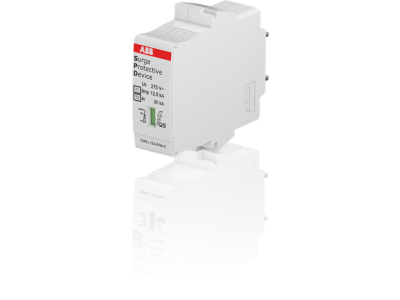

Wkładka OVR T1-T2 12.5-275s C QS, pro M compact | 2CTB815710R2600 ABB

Alternatywny kod produktu: 2CTB815710R2600

Opis i Kluczowe Cechy

Wkładka OVR T1-T2 12.5-275s C QS (symbol 2CTB815710R2600) to kompaktowy ogranicznik przepięć SPD klasy I+II, przeznaczony do ochrony niskonapięciowych systemów odbiorczych przed prądami piorunowymi i przepięciami sieciowymi. Zapewnia ochronę zgodnie z normami IEC 61643-11, kompatybilny z serią aparatury System pro M compact. Wariant z warystorem rezerwowym (oznaczony „s”) utrzymuje podstawową ochronę systemu nawet po wyczerpaniu żywotności głównego układu ograniczającego.

• Klasa ochrony SPD typ 1+2: Skuteczna ochrona przed udarami piorunowymi i przepięciami sieciowymi w jednym urządzeniu – redukuje ryzyko uszkodzenia odbiorników.
• Warystor rezerwowy (s): Zapewnia ciągłą, podstawową ochronę systemu nawet w przypadku awarii głównego układu ograniczającego – zwiększa niezawodność instalacji.
• Kompatybilność z System pro M compact: Zatrzaskowe mocowanie ułatwia montaż w szynach TH35 – szybki i pewny montaż bez dodatkowych narzędzi.
• Prąd znamionowy 12,5 kA: Wysoka zdolność wyłączania prądów udarowych, gwarantująca trwałość i skuteczność ochrony.
• Zakres napięcia 275V AC: Przeznaczony do sieci 230V z podwyższonym napięciem roboczym, zapewniający stabilną pracę w warunkach wahań napięcia.

Zgodność z Normami

Wkładka OVR T1-T2 12.5-275s C QS spełnia wymagania normy IEC 61643-11 dla ograniczników przepięć klasy I i II. Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami ochrony przeciwprzepięciowej.

Zastosowanie

Ogranicznik przepięć OVR T1-T2 12.5-275s C QS znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przeciwprzepięciowej, szczególnie w obiektach narażonych na uderzenia piorunów i częste przepięcia sieciowe.

• Ochrona rozdzielnic budynków mieszkalnych i komercyjnych – zasilanie głównych obwodów.
• Instalacje przemysłowe i maszyny – ochrona wrażliwej aparatury elektronicznej.
• Systemy fotowoltaiczne – zabezpieczenie falowników i akumulatorów przed przepięciami.
• Obiekty zasilane z sieci nn – stacje transformatorowe, budynki użyteczności publicznej.

Wskazówki Montażowe

Montaż wkładki OVR powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie montować na szynie TH35 w rozdzielnicy, z zachowaniem odpowiednich odstępów izolacyjnych. Przed montażem należy odłączyć napięcie w obwodzie chronionym. Wkładkę należy umieścić jak najbliżej chronionego urządzenia, a przewody połączeniowe prowadzić możliwie krótko, aby zminimalizować indukcyjność pętli. Po montażu przeprowadzić testy sprawdzające poprawność działania układu ochronnego.

FAQ

• Co oznacza „warystor rezerwowy (s)” w opisie? Warystor rezerwowy to dodatkowy układ ochronny, który pozostaje aktywny nawet po uszkodzeniu głównego warystora. Zapewnia podstawową ochronę systemu do momentu wymiany wkładki, zwiększając niezawodność instalacji.
• Jaki jest maksymalny prąd udarowy, jaki może wyłączyć wkładka? Maksymalny prąd udarowy wynosi 12,5 kA – jest to parametr określający zdolność urządzenia do wyłączania prądów udarowych zgodnie z normą IEC 61643-11.
• Czy wkładkę można stosować w instalacjach 400V? Zakres napięcia roboczego 275V AC wskazuje, że wkładka jest przeznaczona dla sieci 230V. Dla instalacji 400V należy dobrać odpowiedni model o wyższym napięciu znamionowym.
