Wkładka otworująca UK 12,5 | UK_12,5 Erko

Opis i Kluczowe Cechy

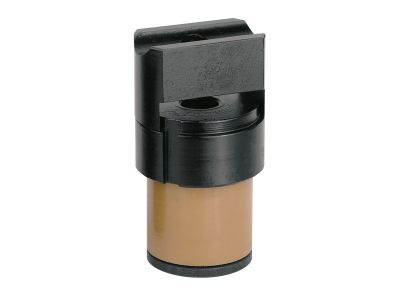

Wkładka otworująca UK 12,5 (symbol UK_12,5) to specjalistyczne narzędzie do wycinania otworów o średnicy 12,5 mm w żyłach kabli sektorowych uprzednio przeformowanych na płasko wkładką UR, a także w bednarce stalowej. Precyzyjna średnica otworu 12,5 mm zapewnia dopasowanie do standardowych złączek i łączników, co przyspiesza montaż i eliminuje potrzebę dodatkowej obróbki.

• Średnica otworu 12,5 mm: gwarantuje kompatybilność z powszechnie stosowanymi łącznikami i złączkami, co usprawnia proces łączenia przewodów i bednarki.
• Przeznaczona do kabli sektorowych: pozwala na szybkie i czyste wycinanie otworów w żyłach przekształconych na płasko (np. po użyciu wkładki UR), bez ryzyka uszkodzenia izolacji.
• Możliwość stosowania na bednarce stalowej: umożliwia przygotowanie otworów w taśmach uziemiających i wyrównawczych, co przyspiesza prace instalacyjne.
• Precyzyjne wykonanie: zapewnia powtarzalność wymiarów i gładkie krawędzie otworów, co zmniejsza ryzyko powstawania zadziorów i uszkodzeń mechanicznych.
• Łatwa obsługa: wkładka dedykowana jest do stosowania w odpowiednich narzędziach ręcznych lub hydraulicznych, co skraca czas przygotowania połączeń.

Zgodność z Normami

Wkładka UK 12,5 została zaprojektowana zgodnie z ogólnie przyjętymi standardami jakości dla narzędzi elektroinstalacyjnych. Posiada certyfikat CE, potwierdzający zgodność z wymaganiami Unii Europejskiej w zakresie bezpieczeństwa i funkcjonalności. Produkt nie podlega szczegółowym normom elektrycznym, jednak jego zastosowanie wspiera realizację instalacji zgodnych z wymogami norm IEC/EN dotyczących złączek i połączeń przewodów.

Zastosowanie

Wkładka otworująca UK 12,5 znajduje zastosowanie przede wszystkim w pracach związanych z przygotowaniem przewodów i elementów uziemiających do montażu złączek. Jest niezbędnym narzędziem w instalacjach elektrycznych niskiego i średniego napięcia.

• Wycinanie otworów w żyłach kabli sektorowych (np. YAKXS, AL) po ich przeformowaniu na płasko – umożliwia szybki montaż złączek do szyn lub głowic kablowych.
• Przygotowanie otworów w bednarce stalowej (np. FeZn 25×4) dla połączeń uziomowych i wyrównawczych – eliminuje konieczność wiercenia.
• Stosowanie w rozdzielnicach, szafach sterowniczych oraz przyłączach transformatorowych – wszędzie tam, gdzie wymagane są powtarzalne otwory w przewodach sektorowych.
• Prace serwisowe i remontowe w sieciach energetycznych – ułatwia szybką wymianę uszkodzonych odcinków kabli.

Wskazówki Montażowe

Wkładka UK 12,5 przeznaczona jest do użytku wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) oraz zaznajomione z obsługą narzędzi do wycinania otworów. Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie od kabla lub elementu, na którym wykonywane będą czynności. Stosować wkładkę zgodnie z instrukcją producenta narzędzia (prasa ręczna lub hydrauliczna). Przekrój bednarki lub żyły kabla musi być dostosowany do możliwości narzędzia. Po wycięciu otworu sprawdzić, czy krawędzie są gładkie i nie występują zadziory mogące uszkodzić izolację złączki.

FAQ

• Czy wkładkę UK 12,5 można stosować bez wcześniejszego przeformowania kabla wkładką UR? Nie – wkładka UK 12,5 jest przeznaczona do wycinania otworów w żyłach kabli sektorowych, które zostały uprzednio spłaszczone za pomocą wkładki UR. Stosowanie jej na nieprzeformowanym kablu może nie dać prawidłowego otworu i uszkodzić narzędzie.
• Z jakiego materiału wykonana jest wkładka? Producent nie podaje materiału w dostępnych danych. Standardowo wkładki tego typu wykonywane są ze stali narzędziowej, co zapewnia trwałość i precyzję cięcia. W celu uzyskania szczegółowych informacji prosimy o kontakt z producentem lub dystrybutorem.
• Czy wkładka nadaje się do wycinania otworów w żyłach miedzianych? Opis techniczny wskazuje, że wkładka UK 12,5 przeznaczona jest do kabli sektorowych (najczęściej aluminiowych) oraz bednarki stalowej. Producent nie podaje zastosowania dla żył miedzianych. W przypadku wątpliwości zalecamy sprawdzenie kompatybilności z konkretnym typem kabla.
