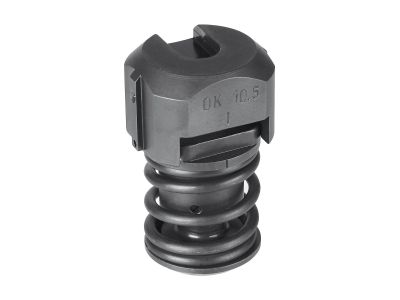

Wkładka otworująca OK FI 12,5 | OK_12,5 Erko

Opis i Kluczowe Cechy

Wkładka otworująca OK FI 12,5 to specjalistyczne narzędzie przeznaczone do wycinania otworów w żyłach kabli sektorowych aluminiowych, uprzednio przeformowanych na płasko przy użyciu wkładki OR. Umożliwia także precyzyjne wykonywanie otworów w bednarce stalowej. Średnica uzyskiwanego otworu wynosi 12,5 mm, co zapewnia powtarzalność i dokładność niezbędną przy montażu przewodów oraz połączeń uziomowych. Wkładka dedykowana jest do żył Al o przekrojach od 25 do 120 mm² oraz bednarki o maksymalnych wymiarach 5×30 mm.

• Średnica wycinanego otworu 12,5 mm: Gwarantuje jednakową średnicę otworu w każdej żyłę – ułatwia montaż końcówek i łączników bez konieczności dodatkowego dopasowywania.
• Zakres przekrojów żył Al 25÷120 mm²: Uniwersalne narzędzie obsługujące najczęściej spotykane przekroje kabli sektorowych w instalacjach niskiego i średniego napięcia.
• Możliwość pracy na bednarce stalowej 5×30 mm: Rozszerza zastosowanie narzędzia poza kable – przydatne przy wykonywaniu otworów w taśmach uziomowych i konstrukcjach wsporczych.
• Dedykowane do żył przeformowanych wkładką OR: Zapewnia kompatybilność z całym systemem obróbki kabli sektorowych – gwarantuje poprawny kształt otworu w płasko przeformowanej żyłę.
• Solidne wykonanie: Narzędzie zaprojektowane do wielokrotnego użytku w warunkach warsztatowych i na budowie – odporność na zużycie przy wycinaniu w twardych materiałach.

Zgodność z Normami

Produkt nie posiada deklarowanych norm jednostkowych. Jako narzędzie pomocnicze przy obróbce kabli i bednarki, podlega ogólnym wymaganiom jakościowym oraz bezpieczeństwu użytkowania zgodnym z Dyrektywami UE. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi przepisami.

Zastosowanie

Wkładka otworująca OK FI 12,5 znajduje zastosowanie wszędzie tam, gdzie konieczne jest wykonanie precyzyjnego otworu w żyłę kabla sektorowego aluminiowego lub w bednarce stalowej. Narzędzie stosuje się po wcześniejszym spłaszczeniu żyły za pomocą wkładki OR.

• Przygotowanie żył kabli sektorowych Al (25–120 mm²) do montażu końcówek kablowych lub łączników rurowych.
• Wykonywanie otworów montażowych w bednarce stalowej o wymiarach do 5×30 mm – np. przy łączeniu taśm uziomowych.
• Prace instalacyjne w energetyce, rozdzielniach, stacjach transformatorowych oraz przy budowie linii kablowych.
• Zastosowanie w serwisie i konserwacji istniejących połączeń kablowych – szybkie wykonanie otworu bez konieczności stosowania wiertarki.

Wskazówki Montażowe

Prace z użyciem wkładki otworującej powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) i zapoznane z instrukcją obsługi narzędzia. Przed rozpoczęciem pracy upewnij się, że kabel jest odłączony od napięcia i zabezpieczony przed przypadkowym załączeniem. Wkładkę stosuj wyłącznie z przeznaczonym dla niej prasą lub uchwytem. Zachowaj ostrożność przy wycinaniu otworów w bednarce – stosuj rękawice ochronne. Po zakończeniu prac sprawdź jakość wykonanego otworu – powinien być czysty, bez zadziorów.

FAQ

• Czy wkładka OK FI 12,5 nadaje się do kabli miedzianych? Zgodnie z danymi producenta narzędzie jest przeznaczone wyłącznie do żył aluminiowych kabli sektorowych oraz bednarki stalowej. Nie zalecamy stosowania na kablach miedzianych – może to uszkodzić narzędzie lub spowodować nieprawidłowy otwór.
• Jaki jest maksymalny wymiar bednarki, którą można obrabiać? Maksymalne wymiary bednarki wynoszą 5×30 mm. Dla bednarki o większych przekrojach zalecamy stosowanie innych narzędzi.
• Czy potrzebuję dodatkowych akcesoriów do pracy z tą wkładką? Tak, wkładkę montuje się w prasie lub specjalnym uchwycie do wycinania otworów. Przed użyciem upewnij się, że narzędzie jest kompatybilne z Twoją prasą. W przypadku kabli sektorowych wcześniejsze przeformowanie żyły na płasko wykonuje się wkładką OR.
