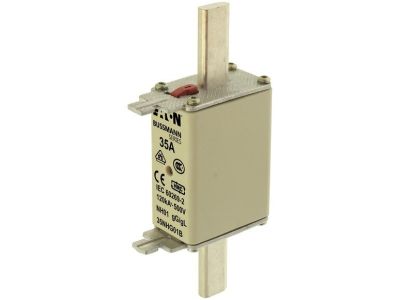

Wkładka NH01 35A 500V GL/GG podwójny wskaźnik NH FUSE 35A 500V GG/GL SIZE 01 | 35NHG01B Eaton

Alternatywny kod produktu: 35NHG01B

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa niskiego napięcia w rozmiarze NH01, oznaczona symbolem 35NHG01B, przeznaczona do ochrony obwodów przed przeciążeniem i zwarciem. Zaprojektowana na prąd znamionowy 35 A i napięcie AC 500 V, z charakterystyką gL/gG. Wyposażona w układ podwójnego sygnalizatora (kombinację wskaźników), co ułatwia szybką lokalizację przepalonej wkładki. Korpus kwadratowy ze stykami nożowymi i ruchomymi uchwytami zapewnia pewne osadzenie w podstawie bezpiecznikowej. Zdolność wyłączania 120 kA gwarantuje skuteczne przerywanie prądów zwarciowych.

• Prąd znamionowy 35 A: Odpowiedni do zabezpieczania przewodów i odbiorników o średnim obciążeniu, zapewniając selektywność w sieciach rozdzielczych.
• Napięcie znamionowe AC 500 V: Umożliwia pracę w typowych instalacjach niskiego napięcia przemysłowych i komercyjnych.
• Charakterystyka gL/gG: Uniwersalna charakterystyka bezpiecznikowa – zabezpiecza zarówno przed przeciążeniem (gL), jak i zwarciem (gG) w szerokim zakresie czasowo-prądowym.
• Podwójny wskaźnik zadziałania: Dwa niezależne sygnalizatory (mechaniczny i optyczny) ułatwiają identyfikację przepalonej wkładki nawet w warunkach słabego oświetlenia.
• Zdolność wyłączania 120 kA: Wysoki prąd zwarciowy, który wkładka jest w stanie bezpiecznie przerwać – chroni instalację i personel przed skutkami zwarć o dużym natężeniu.
• Konstrukcja z ruchomymi uchwytami: Umożliwia bezpieczną wymianę wkładki bez narzędzi, zgodnie z systemem NH.

Zgodność z Normami

Wkładka bezpiecznikowa 35NHG01B spełnia wymagania normy międzynarodowej IEC 60269-2 (układ bezpiecznikowy A), niemieckiej normy DIN 43620 oraz przepisów VDE 0636-2. Posiada oznaczenie CE i jest przeznaczona do stosowania w systemach bezpiecznikowych NH zgodnych z powyższymi standardami.

Zastosowanie

Wkładka NH01 dedykowana jest do ochrony przewodów, urządzeń oraz rozdzielnic niskiego napięcia w instalacjach przemysłowych, komercyjnych i energetycznych. Sprawdza się szczególnie tam, gdzie wymagana jest duża zdolność wyłączania i łatwa identyfikacja przepalonego bezpiecznika.

• Ochrona obwodów silników elektrycznych, transformatorów i baterii kondensatorów przed przeciążeniem i zwarciem.
• Zabezpieczenie głównych szyn zbiorczych w rozdzielnicach głównych oraz podrozdzielniach przemysłowych.
• Aplikacje wymagające wysokiej zdolności wyłączania, np. w pobliżu stacji transformatorowych lub w sieciach o wysokim prądzie zwarciowym.
• Linie kablowe zasilające maszyny i urządzenia w halach produkcyjnych, gdzie konieczna jest szybka wymiana i sygnalizacja stanu.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie od obwodu. Wkładkę należy osadzić w podstawie bezpiecznikowej typu NH01 zgodnej z DIN 43620, używając dostarczonych ruchomych uchwytów. Nie przekraczać prądu znamionowego 35 A oraz napięcia AC 500 V. Przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi normami dla prądu 35 A. Dokręcać śruby zacisków podstawy momentem podanym w dokumentacji producenta podstawy.

FAQ

• Jakie napięcie i prąd znamionowy ma ta wkładka? Wkładka 35NHG01B ma prąd znamionowy 35 A i napięcie znamionowe AC 500 V.
• Co oznacza podwójny wskaźnik zadziałania? Układ podwójnego sygnalizatora łączy w sobie dwa mechanizmy wskazujące przepalenie – jeden optyczny (widoczny z daleka) i jeden mechaniczny (np. wypadnięcie elementu). Ułatwia to szybką lokalizację przepalonej wkładki w rozdzielnicy.
• Jaka jest zdolność wyłączania tego bezpiecznika? Zdolność wyłączania wynosi 120 kA, co pozwala na bezpieczne przerwanie bardzo wysokich prądów zwarciowych.
