Wkładka NH01 25A 500V GL/GG podwójny wskaźnik NH FUSE 25A 500V GG/GL SIZE 01 | 25NHG01B Eaton

Alternatywny kod produktu: 25NHG01B

Opis i Kluczowe Cechy

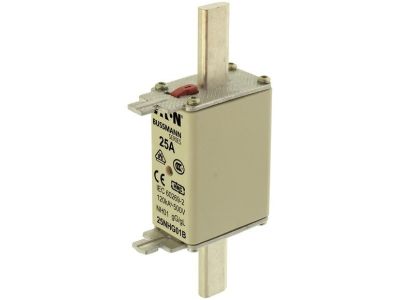

Wkładka bezpiecznikowa NH symbol 25NHG01B o prądzie znamionowym 25 A i napięciu znamionowym 500 V AC w rozmiarze NH01. Wykonana w charakterystyce gL/gG, zapewnia uniwersalną ochronę przeciążeniową i zwarciową w instalacach przemysłowych i rozdzielnicach. Wyposażona w podwójny wskaźnik przepalenia, korpus kwadratowy ze stykami nożowymi oraz ruchome uchwyty ułatwiające obsługę.

• Prąd znamionowy 25 A: gwarantuje bezpieczną pracę w obwodach o średnim obciążeniu bez ryzyka niekontrolowanego zadziałania w warunkach normalnej eksploatacji.
• Napięcie znamionowe 500 V AC: zapewnia wysoką odporność napięciową, umożliwiając stosowanie w sieciach przemysłowych o podwyższonym napięciu roboczym.
• Charakterystyka gL/gG: łączy ochronę przewodów i kabli przed przeciążeniem (gL) z ochroną ogólnego przeznaczenia (gG), co daje uniwersalne zastosowanie w różnych typach obwodów.
• Zdolność wyłączania 120 kA: skutecznie przerywa bardzo wysokie prądy zwarciowe, zapewniając ochronę urządzeń i instalacji nawet w trudnych warunkach awaryjnych.
• Podwójny wskaźnik przepalenia: umożliwia szybką wizualną kontrolę stanu wkładki bez konieczności jej wyjmowania, co skraca czas diagnostyki i przeglądów.
• Wymiary NH01 zgodne z DIN 43620: gwarantują kompatybilność z typowymi podstawami i rozłącznikami bezpiecznikowymi w standardzie NH.

Zgodność z Normami

Wkładka bezpiecznikowa 25NHG01B spełnia wymagania norm IEC 60269-2 (układ bezpiecznikowy A), DIN 43620 oraz VDE 0636-2. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi przepisami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności.

Zastosowanie

Dzięki uniwersalnej charakterystyce gL/gG i wysokiej zdolności wyłączania wkładka sprawdza się w szeregu zastosowań przemysłowych i energetycznych. Jest przeznaczona do montażu w rozłącznikach bezpiecznikowych oraz podstawach NH w rozdzielnicach głównych i podrozdzielnicach.

• Ochrona kabli i przewodów przed przeciążeniem i zwarciem w rozdzielnicach przemysłowych.
• Zabezpieczanie odbiorników takich jak silniki, transformatory i układy sterowania w obwodach o napięciu do 500 V AC.
• Stosowanie w układach dystrybucji energii w budynkach użyteczności publicznej, zakładach produkcyjnych i infrastrukturze energetycznej.
• Jako element zapasowy w istniejących instalacjach NH01 – szybka wymiana dzięki standardowym wymiarom i ruchomym uchwytom.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie lub rozłączniku bezpiecznikowym NH01 na szynie lub płycie montażowej. Przed zamknięciem obwodu sprawdzić stan wskaźnika przepalenia. Przekrój przewodów oraz parametry obwodu należy dobrać do prądu znamionowego 25 A i warunków środowiskowych instalacji.

FAQ

• Co oznacza charakterystyka gL/gG? Oznacza, że wkładka bezpiecznikowa łączy w sobie funkcję ochrony przewodów i kabli przed przeciążeniem (gL) oraz ochronę ogólnego przeznaczenia (gG). Jest to uniwersalna charakterystyka stosowana w sieciach przemysłowych i energetycznych.
• Jak działa podwójny wskaźnik przepalenia? Wkładka wyposażona jest w układ sygnalizacji optycznej (podwójny wskaźnik), który zmienia widoczny stan po zadziałaniu bezpiecznika. Pozwala to szybko zlokalizować przepaloną wkładkę bez konieczności jej wyjmowania z podstawy.
• Jaką zdolność wyłączania ma ta wkładka? Zdolność wyłączania wynosi 120 kA przy napięciu 500 V AC. Oznacza to, że wkładka jest w stanie bezpiecznie przerwać bardzo wysoki prąd zwarciowy, zapewniając ochronę urządzeń i personelu.
