Wkładka NH000, 4A, 500V, GL/GG, podwójny wskaźnik NH, FUSE, GG/GL, SIZE 000 | 4NHG000B Eaton

Alternatywny kod produktu: 4NHG000B

Opis i Kluczowe Cechy

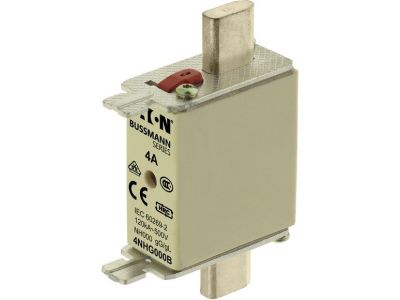

Wkładka bezpiecznikowa NH000 4NHG000B produkcji FUSE to wysokiej jakości element zabezpieczający obwody niskiego napięcia. Przeznaczona do prądu znamionowego 4 A oraz napięcia AC 500 V, oferuje charakterystykę gL/gG, co oznacza uniwersalne zastosowanie zarówno do ochrony przewodów (gL), jak i urządzeń (gG). Dzięki zdolności wyłączania 120 kA zapewnia skuteczne przerywanie zwarć w trudnych warunkach sieciowych. Wkładka wyposażona jest w podwójny wskaźnik przepalenia (kombinacja) oraz ruchome uchwyty ułatwiające montaż. Korpus kwadratowy ze stykami nożowymi gwarantuje niezawodne połączenie w podstawie NH000.

• Prąd znamionowy 4 A: Precyzyjne dopasowanie do obwodów o niewielkim obciążeniu – chroni przed przeciążeniem bez zbędnych wyłączeń.
• Napięcie AC 500 V: Przeznaczona do instalacji o podwyższonym napięciu, spełnia wymagania typowych sieci przemysłowych i budynkowych.
• Charakterystyka gL/gG: Uniwersalna ochrona kabli i urządzeń – jedna wkładka zastępuje dwa typy, upraszczając dobór zabezpieczeń.
• Zdolność wyłączania 120 kA: Skutecznie przerywa prądy zwarciowe o bardzo dużej wartości, minimalizując ryzyko uszkodzenia instalacji i pożaru.
• Podwójny wskaźnik (kombinacja): Dwa wizualne sygnały (np. czerwony/zielony) umożliwiają szybką identyfikację zadziałania wkładki bez demontażu.
• Ruchome uchwyty i styki nożowe: Łatwy montaż i demontaż w podstawach NH000 oraz pewne połączenie elektryczne.

Zgodność z Normami

Wkładka bezpiecznikowa 4NHG000B spełnia wymagania normy IEC 60269-2 (system bezpiecznikowy A), DIN 43620 oraz VDE 0636-2. Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Dzięki uniwersalnej charakterystyce gL/gG oraz wysokiej zdolności wyłączania wkładka sprawdza się w różnorodnych obwodach niskiego napięcia. Stosowana jest tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem.

• Ochrona kabli i przewodów w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczenie odbiorników przemysłowych (silniki, transformatory, sterowniki) o prądzie znamionowym do 4 A.
• Instalacje przemysłowe i budynkowe z napięciem AC do 500 V, w systemach TN, TT, IT.
• Zastosowanie w szafach sterowniczych, gdzie wymagana jest wysoka zdolność zwarciowa i łatwa kontrola stanu bezpiecznika.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę umieszcza się w odpowiedniej podstawie bezpiecznikowej dla rozmiaru NH000 (zgodnej z DIN 43620). Przed włożeniem należy sprawdzić, czy styki nożowe są czyste i nieuszkodzone. Ruchome uchwyty ułatwiają ręczne wsunięcie wkładki. Moment dokręcania śrub stykowych w podstawie – zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 4 A oraz warunków zwarciowych.

FAQ

• Czy wkładka posiada wskaźnik przepalenia? Tak, wyposażona jest w podwójny wskaźnik (kombinacja), który wizualnie informuje o zadziałaniu bezpiecznika – nie wymaga wyjmowania wkładki.
• Jaka jest zdolność wyłączania? Zdolność wyłączania wynosi 120 kA przy napięciu AC 500 V, co pozwala na bezpieczne przerywanie bardzo dużych prądów zwarciowych.
• Czy mogę użyć tej wkładki do ochrony silnika? Charakterystyka gL/gG zapewnia ochronę przed przeciążeniem i zwarciem, ale w przypadku silników o prądzie rozruchowym wyższym niż 4 A należy skonsultować dobór z projektantem instalacji.
