Wkładka NH00 125A 690V GL/GG podwójny wskaźnik NH FUSE 125AMP 690V gG SIZE 00 | 125NHG00B-690 Eaton

Alternatywny kod produktu: 125NHG00B-690

Opis i Kluczowe Cechy

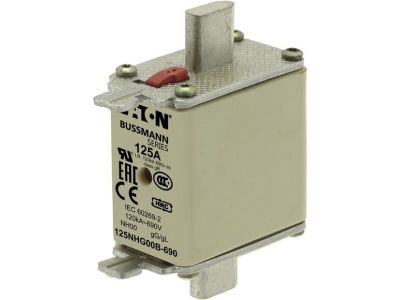

Wkładka bezpiecznikowa NH00 o symbolu 125NHG00B-690 to element zabezpieczający o prądzie znamionowym 125 A i napięciu 690 V AC. Charakteryzuje się zdolnością wyłączania 120 kA, co zapewnia skuteczną ochronę przed zwarciami. Wyposażona w podwójny wskaźnik zadziałania (kombinacja sygnalizatora) ułatwiający identyfikację przepalonej wkładki. Korpus kwadratowy ze stykami nożowymi i ruchomymi uchwytami ułatwia montaż i wymianę.

• Prąd znamionowy 125 A: Umożliwia zabezpieczenie obwodów o znacznym obciążeniu, zapewniając bezpieczną pracę bez ryzyka przegrzania.
• Napięcie znamionowe 690 V AC: Przystosowany do pracy w instalacjach niskiego napięcia o podwyższonym napięciu, odpowiedni do zastosowań przemysłowych.
• Zdolność wyłączania 120 kA: Gwarantuje skuteczne przerwanie prądów zwarciowych dużej wartości, chroniąc dalsze elementy instalacji.
• Podwójny wskaźnik zadziałania: Umożliwia szybkie zlokalizowanie przepalonej wkładki bez konieczności wyjmowania jej z podstawy – oszczędność czasu podczas serwisu.
• Korpus kwadratowy ze stykami nożowymi i ruchomymi uchwytami: Zapewnia łatwy montaż w podstawach NH00 oraz wygodną wymianę wkładki.

Zgodność z Normami

Wkładka bezpiecznikowa jest zgodna z normami IEC 60269-2 (układ bezpiecznikowy A), DIN 43620 oraz VDE 0636-2. Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw europejskich.

Zastosowanie

Wkładka bezpiecznikowa NH00 125A 690V gL/gG znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach przemysłowych, gdzie wymagana jest niezawodna ochrona przeciwzwarciowa i przeciążeniowa.

• Ochrona obwodów głównych i odgałęźnych w instalacjach przemysłowych i komercyjnych.
• Zabezpieczanie linii kablowych, szyn zbiorczych oraz urządzeń takich jak silniki, transformatory, piece.
• Stosowany w podstawach bezpiecznikowych NH00 w rozdzielnicach niskiego napięcia.
• Idealny do zastosowań, gdzie wymagana jest szybka identyfikacja przepalonej wkładki dzięki podwójnemu wskaźnikowi.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Wkładkę należy umieścić w odpowiedniej podstawie NH00 na szynie DIN TH35. Przekrój przewodów dobrać zgodnie z prądem znamionowym. Moment dokręcania połączeń zgodnie z dokumentacją producenta podstawy.

FAQ

• Jak działa podwójny wskaźnik zadziałania? Wkładka wyposażona jest w kombinację sygnalizatora – po przepaleniu bezpiecznika wskaźnik mechaniczny wysuwa się, co pozwala na szybkie zlokalizowanie uszkodzonej wkładki bez jej wyjmowania.
• Jaki jest stopień ochrony tej wkładki? W danych technicznych nie podano stopnia IP. Wkładka jako element wewnętrzny podstawy bezpiecznikowej nie ma samodzielnego IP – ochrona zależy od obudowy rozdzielnicy.
• Jaka jest charakterystyka czasowo-prądowa? Charakterystyka gL/gG – ogólnego zastosowania, do ochrony kabli, rozdzielnic i odbiorników. Zapewnia zarówno ochronę przeciążeniową (gL) jak i zwarciową (gG).
