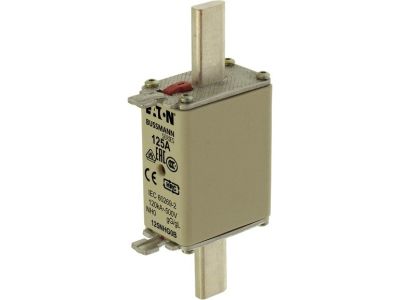

Wkładka NH0 125A 500V GL/GG podwójny wskaźnik NH FUSE 125A 500V GG/GL SIZE 0 | 125NHG0B Eaton

Alternatywny kod produktu: 125NHG0B

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH0 125A 500V AC gL/gG z podwójnym wskaźnikiem (symbol 125NHG0B) to wysokiej klasy element zabezpieczający przeznaczony do ochrony przewodów i urządzeń przed skutkami przeciążeń i zwarć. Charakterystyka gL/gG zapewnia selektywną ochronę – reaguje zarówno na długotrwałe przeciążenia, jak i nagłe zwarcia. Dzięki zdolności wyłączania 120 kA gwarantuje bezpieczne przerwanie prądów zwarciowych o bardzo dużej wartości. Podwójny wskaźnik sygnalizuje stan zadziałania (przepalenie wkładki), co ułatwia szybką diagnostykę bez konieczności demontażu. Wkładka wykonana w standardzie DIN 43620 (rozmiar NH0) z korpusem kwadratowym i stykami nożowymi, wyposażona w ruchome uchwyty ułatwiające wymianę.

• Prąd znamionowy 125 A: Odpowiedni do zabezpieczania obwodów o znacznym obciążeniu w instalacjach przemysłowych i budynkowych, bez ryzyka przedwczesnego przepalenia przy normalnej pracy.
• Napięcie AC 500 V: Przystosowany do pracy w sieciach niskiego napięcia do 500 V, co pokrywa standardowe zastosowania trójfazowe 400 V z zapasem bezpieczeństwa.
• Zdolność wyłączania 120 kA: Skutecznie przerywa prądy zwarciowe o bardzo wysokiej wartości, chroniąc dalszą część instalacji i personel przed skutkami awarii.
• Charakterystyka gL/gG (ogólnego przeznaczenia): Uniwersalne zabezpieczenie – łączy ochronę przewodów (gL) i ochronę przed przeciążeniem z funkcją zwarciową (gG), idealne do silników, rozdzielnic i linii kablowych.
• Podwójny wskaźnik zadziałania: Pozwala szybko zlokalizować przepaloną wkładkę bez zdejmowania obudowy – oszczędza czas przy serwisie i przyspiesza przywrócenie zasilania.
• Ruchome uchwyty i styki nożowe: Ułatwiają montaż i demontaż w podstawie bezpiecznikowej NH0, zapewniając pewne połączenie elektryczne i mechaniczną wytrzymałość.

Zgodność z Normami

Wkładka spełnia wymagania normy międzynarodowej IEC 60269-2 (system bezpiecznikowy A) oraz niemieckich norm DIN 43620 i VDE 0636-2. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wkładka bezpiecznikowa NH0 125A gL/gG znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach, w szafach sterowniczych oraz w przemysłowych instalacjach elektroenergetycznych. Sprawdza się wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przed przeciążeniem i zwarciem.

• Ochrona linii kablowych i przewodów w instalacjach przemysłowych i komercyjnych przed skutkami przeciążeń i zwarć.
• Zabezpieczanie odbiorników takich jak silniki elektryczne, transformatory, piece grzewcze – charakterystyka gL/gG zapewnia odpowiednią selektywność.
• Stosowanie w rozdzielnicach głównych jako zabezpieczenie przedlicznikowe lub odpływowe, zgodnie z projektem instalacji.
• W systemach automatyki budynkowej i przemysłowej, gdzie wymagana jest łatwa wymiana i sygnalizacja stanu bezpiecznika.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od źródła zasilania. Wkładkę należy instalować w dedykowanej podstawie bezpiecznikowej zgodnej z rozmiarem NH0 (DIN 43620). Przekrój przewodów łączących podstawę musi być dobrany do prądu znamionowego 125 A zgodnie z obowiązującymi normami (np. PN-HD 60364). Nie przekraczać wartości prądu znamionowego wkładki – stosować bezpieczniki o parametrach dopasowanych do obciążenia. Po wymianie sprawdzić pewność osadzenia styku nożowego w uchwycie podstawy.

FAQ

• Czy wkładka posiada wskaźnik przepalenia? Tak, model 125NHG0B jest wyposażony w podwójny wskaźnik (kombinacja sygnalizatora). Po przepaleniu wkładki na korpusie pojawia się wyraźny sygnał wizualny, co umożliwia szybkie zlokalizowanie uszkodzonego elementu.
• Jaki jest stopień ochrony samej wkładki? Wkładka bezpiecznikowa jako element montowany w podstawie nie ma samodzielnego stopnia ochrony IP. Ochronę zapewnia obudowa rozdzielnicy lub szafy, w której jest zainstalowana. Dla bezpieczeństwa przed przypadkowym dotknięciem części czynnych należy stosować osłony lub listwy zaciskowe.
• Czy wkładkę można stosować w obwodach prądu stałego (DC)? Dane techniczne określają napięcie AC 500 V. Producent nie podaje parametrów dla DC. Do zastosowań w obwodach stałego napięcia należy dobrać odpowiednią wkładkę dedykowaną do DC, aby zapewnić poprawne wygaszanie łuku.
