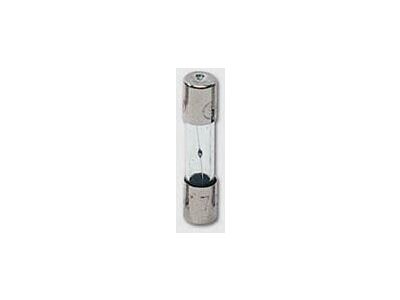

Wkładka miniaturowa cylindryczna szkalna 5x20 F 250mA 250V (szybka) | 006710013 Eti

Alternatywny kod produktu: 5x20 F 250 mA/250V

Opis i Kluczowe Cechy

Wkładka miniaturowa cylindryczna szklana 5x20 o symbolu 006710013 to bezpiecznik o szybkiej charakterystyce wyzwalania (F). Przeznaczony do ochrony obwodów przed zwarciem i przeciążeniem przy napięciu do 250 V oraz prądzie znamionowym 250 mA. Dzięki szklanej obudowie możliwa jest szybka wizualna ocena stanu wkładki, co ułatwia diagnostykę w instalacji. Brak sygnalizacji optycznej zadziałania – stopień przepalenia widoczny jest dopiero po wyjęciu wkładki.

• Charakterystyka szybka (F): Natychmiastowe zadziałanie w przypadku przekroczenia prądu – idealna ochrona wrażliwych układów elektronicznych i półprzewodnikowych.
• Prąd znamionowy 250 mA: Precyzyjne zabezpieczenie obwodów o niskim poborze mocy, np. sterowników PLC, przekaźników czy zasilaczy.
• Napięcie znamionowe 250 V AC/DC: Uniwersalne zastosowanie w obwodach niskiego napięcia – zarówno prądu przemiennego, jak i stałego.
• Wymiary 5x20 mm: Standardowy rozmiar wkładki kompatybilny z większością podstaw bezpiecznikowych dostępnych na rynku.
• Szklana obudowa: Wytrzymałość mechaniczna przy jednoczesnej możliwości oceny stanu wkładki (przepalony drucik widoczny gołym okiem).

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z wymaganiami odpowiednich norm europejskich i posiada znak CE. Produkt spełnia standardy bezpieczeństwa dla miniaturowych bezpieczników szklanych, stosowanych w obwodach elektrycznych i elektronicznych.

Zastosowanie

Bezpiecznik szybki 250 mA znajduje zastosowanie wszędzie tam, gdzie wymagana jest natychmiastowa ochrona delikatnych układów przed zwarciem lub przeciążeniem. Sprawdzi się w:

• Zabezpieczaniu torów zasilania sterowników PLC oraz modułów wejść/wyjść automatyki.
• Ochronie obwodów sygnalizacyjnych, przycisków sterowniczych i przełączników w szafach rozdzielczych.
• Zasilaczach impulsowych, przetwornicach oraz urządzeniach elektronicznych wymagających bezpiecznika o szybkim wyzwalaniu.
• Zastosowaniach w automatyce budynkowej – ochrona linii 24 V DC lub 230 V AC w obwodach sterowania oświetleniem i żaluzjami.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Należy stosować odpowiednią podstawkę bezpiecznikową (np. typu 5x20) o zaciskach dostosowanych do przekroju przewodów i prądu obciążenia. Przed montażem sprawdzić stan wkładki – brak widocznych pęknięć obudowy. W przypadku przepalenia wymienić wkładkę na nową o identycznych parametrach (250 mA, 250 V, charakterystyka F). Nie stosować bezpieczników o wyższym prądzie znamionowym – grozi to uszkodzeniem urządzenia i pożarem.

FAQ

• Jak odróżnić podczas awarii, że bezpiecznik zadziałał, skoro nie ma sygnalizacji optycznej? Brak sygnalizacji oznacza, że stan wkładki można sprawdzić wizualnie po wyjęciu z podstawki – przepalony drucik jest widoczny przez szklaną obudowę. W obwodach krytycznych warto stosować podstawki z kontrolką lub dodatkowy wskaźnik zadziałania.
• Czy można używać tego bezpiecznika w obwodach prądu stałego 250 V? Tak, wkładka jest deklarowana na napięcie 250 V AC/DC. Należy jednak pamiętać, że zdolność wyłączania przy DC może być niższa – zawsze dobieraj bezpiecznik zgodnie z katalogiem producenta i charakterystyką obwodu.
• Jaki jest stopień ochrony (IP) tej wkładki? Jako pojedyncza wkładka bezpiecznikowa nie posiada własnego stopnia ochrony IP. Ochronę zapewnia dopiero podstawka bezpiecznikowa wraz z obudową rozdzielnicy – typowo IP20 dla aparatury wewnątrz szaf.
