Wkładka metal. cylindryczna "N" 22x58mm | 015300 Legrand

Opis i Kluczowe Cechy

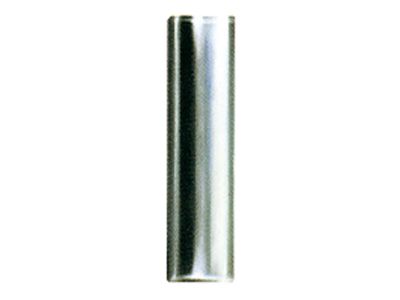

Wkładka metalowa cylindryczna typu "N" o symbolu 015300 to element zabezpieczający przeznaczony do montażu w podstawach bezpiecznikowych. Wymiary 22x58 mm zapewniają kompatybilność z popularnymi podstawami stosowanymi w instalacjach przemysłowych. Metalowe wykonanie gwarantuje wytrzymałość mechaniczną oraz odporność na podwyższoną temperaturę podczas pracy.

• Wymiary 22x58 mm: pasują do standardowych podstaw bezpiecznikowych, co ułatwia wymianę i zapewnia uniwersalność zastosowania.
• Metalowe wykonanie: wysoka trwałość mechaniczna oraz odporność na ciepło i uszkodzenia podczas montażu.
• Oznaczenie "N": charakterystyka wkładki dostosowana do typowych zastosowań zabezpieczeniowych (szczegółowe parametry prądowo-czasowe – patrz karta katalogowa producenta).
• Bezpieczna eksploatacja: wkładka zapewnia ochronę obwodu przed skutkami zwarć i przeciążeń przy zachowaniu odpowiedniej selektywności.

Zgodność z Normami

Wkładka spełnia wymagania standardów europejskich w zakresie konstrukcji i bezpieczeństwa. Posiada deklarację zgodności CE. Dokładne numery norm (np. IEC/EN 60269) – prosimy sprawdzić w pełnej dokumentacji producenta dla konkretnej wersji prądowej.

Zastosowanie

Wkładka metalowa cylindryczna 22x58 mm typu N znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przeciwzwarciowej i przeciążeniowej. Jest przeznaczona do zabudowy w rozdzielnicach przemysłowych oraz instalacjach komercyjnych.

• Zabezpieczanie obwodów silnikowych i sterowniczych w szafach rozdzielczych.
• Ochrona linii zasilających odbiorniki o dużym poborze prądu (np. piece, kompresory).
• Stosowanie jako zabezpieczenie główne lub odgałęźne w instalacjach do 690 V AC (w zależności od wariantu prądowego – sprawdź dane konkretnego egzemplarza).
• Element zapasowy w systemach automatyki i sterowania.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające kwalifikacje SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Wkładkę umieszcza się w odpowiedniej podstawie bezpiecznikowej przystosowanej do cylindrycznych wkładek 22x58 mm. Nie należy stosować siły ani modyfikować wkładki. Przekrój przewodów i dobór wartości prądowej wkładki musi być zgodny z projektem instalacji i obowiązującymi normami.

FAQ

• Jakie są wymiary wkładki i do jakich podstaw pasuje? Wkładka ma średnicę 22 mm i długość 58 mm. Pasuje do standardowych podstaw bezpiecznikowych 22x58 mm, np. typu D02, NH 00 – w zależności od konstrukcji podstawy.
• Co oznacza litera "N" w nazwie? Oznaczenie "N" wskazuje na określoną charakterystykę czasowo-prądową (zwykle o podwyższonej wytrzymałości na prądy rozruchowe). Dokładną krzywą wyzwalania należy sprawdzić w dokumentacji technicznej konkretnej wartości prądowej.
• Czy wkładka ma wbudowaną sygnalizację przepalenia? W standardowym wykonaniu wkładka metalowa cylindryczna typu N nie zawiera wskaźnika zadziałania. Aby sygnalizować stan przepalenia, zaleca się stosowanie podstaw z sygnalizacją mechaniczną lub kontrolą ciągłości.
