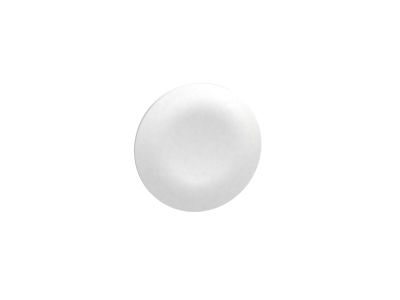

Wkładka Harmony XB5R do przycisku fi22 biała | ZBA71 Schneider Electric

Opis i Kluczowe Cechy

Wkładka Harmony XB5R ZBA71 firmy Schneider Electric to biały element czołowy do przycisków sterowniczych z mocowaniem o średnicy 22 mm. Dedykowana do serii przycisków i sygnalizatorów XB5R, zapewnia spójny wygląd oraz łatwą wymianę bez konieczności demontażu całego urządzenia.

• Średnica otworu montażowego 22 mm: kompatybilność ze standardowymi obudowami i puszkami instalacyjnymi w szafach sterowniczych i rozdzielnicach.
• Kolor biały (RAL 9003): czytelna sygnalizacja w stanie neutralnym, łatwa do rozróżnienia w panelach operatorskich.
• Kompatybilność z serią Harmony XB5R: możliwość łączenia z modułami stykowymi, lampkami i przełącznikami Schneider Electric bez utraty szczelności obudowy.
• Łatwy montaż od czoła: wkładka zatrzaskuje się w korpusie przycisku – szybka instalacja bez narzędzi.

Zgodność z Normami

Wkładka jest elementem systemu Harmony XB5R, który spełnia wymagania dyrektyw Unii Europejskiej (oznakowanie CE) oraz standardów międzynarodowych IEC/EN dla aparatury sterowniczej. Brak konkretnych norm dla samej wkładki – producent gwarantuje zgodność całego urządzenia po prawidłowym montażu.

Zastosowanie

Wkładka ZBA71 przeznaczona jest do wyposażenia przycisków sterowniczych w instalacjach przemysłowych i budynkowych.

• Panele operatorskie maszyn – jako element wizualny przycisku monostabilnego lub bistabilnego.
• Rozdzielnice sterownicze – unifikacja wyglądu i kolorów w szafach sterujących.
• Systemy automatyki budynkowej – oznaczanie przycisków funkcji pomocniczych (np. załączanie oświetlenia).
• Modernizacja istniejących pulpitów – szybka wymiana zużytych lub uszkodzonych wkładek.

Wskazówki Montażowe

Montaż wkładki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całego obwodu przycisku. Wkładkę należy wcisnąć w otwór montażowy korpusu przycisku do momentu zatrzaśnięcia. Element nie wymaga dokręcania ani użycia narzędzi. Przekrój przewodów oraz sposób podłączenia styków należy dobrać zgodnie z dokumentacją techniczną użytego modułu stykowego.

FAQ

• Czy wkładka ZBA71 zawiera styk elektryczny? Nie, jest to wyłącznie element czołowy (maskownica). Styki znajdują się w oddzielnych modułach, np. ZBE101 lub ZBE102, które należy zamontować pod wkładką.
• Jaki stopień ochrony ma wkładka? Producent nie podaje osobnego stopnia ochrony dla wkładki. Ostateczna szczelność całego przycisku (typowo IP66 dla serii XB5R) zależy od poprawności montażu i zastosowania odpowiedniej obudowy.
• Czy wkładka jest podświetlana? Nie, jest to nieprzezroczysty element biały. Do podświetlenia należy użyć wkładek z przezroczystą soczewką (np. ZBA71 z symbolem) oraz lampki LED lub żarówki.
