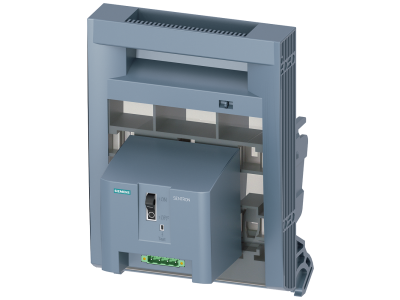

Wkładka do uchwytu z MFM, do wielkości NH1, wyposażenie do rozłącznika izolacyjnego bezpiecznikowego | 3NP1943-1GB10 Siemens

Alternatywny kod produktu: 3NP19431GB10

Opis i Kluczowe Cechy

Wkładka do uchwytu z MFM (mechanizmem funkcji mechanicznych) dla wielkości NH1, oznaczona symbolem 3NP1943‑1GB10 firmy Siemens, stanowi akcesorium do rozłączników izolacyjnych bezpiecznikowych serii 3NP1. Zaprojektowana z myślą o maksymalnym bezpieczeństwie personelu i niezawodności instalacji przemysłowych, wkładka umożliwia szybki i bezpieczny montaż bezpieczników NH1 w rozłączniku. Dzięki modułowej budowie systemu 3NP1 można ją elastycznie integrować z innymi elementami, zachowując wysoką ochronę przed dotykiem części przewodzących prąd.

• Wielkość NH1: dedykowana do bezpieczników NH1, zapewnia prawidłowe osadzenie i pewne połączenie elektryczne w rozłącznikach izolacyjnych 3NP1.
• Mechanizm funkcji mechanicznych (MFM): ułatwia obsługę i kontrolę stanu bezpiecznika, zwiększając wygodę pracy instalatora.
• Ochrona reach‑round i przed dotykiem: zaprojektowana zgodnie z systemem zabezpieczeń serii 3NP1, chroni użytkownika przed przypadkowym kontaktem z częściami pod napięciem podczas montażu w systemie szyn zbiorczych.
• Duże okienka kontrolne: umożliwiają łatwe sprawdzenie stanu bezpiecznika bez otwierania rozłącznika, co przyspiesza diagnostykę i konserwację.
• Kompatybilność z serią 3NP1: wkładka jest elementem modułowego systemu rozłączników izolacyjnych bezpiecznikowych Siemens, co gwarantuje spójność instalacji i łatwą rozbudowę.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz standardem DIN, posiada certyfikację CE. Stosowany w systemie rozłączników izolacyjnych 3NP1, które spełniają wymagania dotyczące bezpieczeństwa personelu i instalacji. Dokładne numery norm są dostępne w dokumentacji technicznej producenta.

Zastosowanie

Wkładka do uchwytu z MFM przeznaczona jest wyłącznie do użytku w rozłącznikach izolacyjnych bezpiecznikowych serii 3NP1 w wielkości NH1. Znajduje zastosowanie w:

• Przemysłowych rozdzielnicach głównych i podrozdzielnicach – jako akcesorium umożliwiające bezpieczne mocowanie bezpieczników NH1.
• Instalacjach infrastrukturalnych (np. w zakładach produkcyjnych, centrach danych) – gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa.
• Systemach szyn zbiorczych – dzięki ochronie reach‑round wkładka pozwala na bezpieczny montaż nawet przy dostępie od tyłu.
• Modernizacji istniejących rozłączników 3NP1 – jako zamiennik lub rozszerzenie funkcjonalności (np. dodanie MFM).

Wskazówki Montażowe

Montaż wkładki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed ponownym załączeniem. Wkładkę należy osadzić w uchwycie rozłącznika 3NP1 zgodnie z dokumentacją techniczną Siemens. Moment dokręcania oraz dopuszczalny przekrój przewodów przyłączeniowych muszą być zgodne z instrukcją producenta rozłącznika.

FAQ

• Czy wkładka pasuje do rozłączników innych producentów? Produkt zaprojektowano wyłącznie dla rozłączników izolacyjnych bezpiecznikowych Siemens serii 3NP1 w wielkości NH1. Nie gwarantuje się kompatybilności z innymi systemami.
• Co oznacza skrót MFM? MFM to mechanizm funkcji mechanicznych, który ułatwia obsługę i sygnalizację stanu bezpiecznika w rozłączniku. Szczegółowy opis funkcji znajduje się w dokumentacji technicznej producenta.
• Jaki stopień ochrony zapewnia wkładka? Wkładka jako element wewnętrzny rozłącznika nie posiada samodzielnego stopnia ochrony IP. Ostateczne zabezpieczenie całego urządzenia (do IP40) zależy od obudowy rozłącznika i sposobu montażu.
