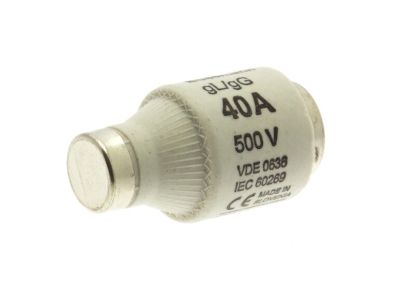

Wkładka DIII 40A T GL/GG 500VAC E33 FUSE-D3 40A T GL/GG 500VAC E33 | 40D33 Eaton

Alternatywny kod produktu: 40D33

Opis i Kluczowe Cechy

Wkładka topikowa DIII 40D33 o prądzie znamionowym 40 A i napięciu 500 V AC to bezpiecznik butelkowy typu D3 z gwintem E33. Charakteryzuje się charakterystyką gL/gG (zwłoczną) oraz zdolnością wyłączania 50 kA, co zapewnia skuteczne przerywanie zwarć w instalacjach niskiego napięcia. Produkt spełnia wymagania norm IEC 60269-3 oraz VDE 0636.

• Prąd znamionowy 40 A: Umożliwia zabezpieczanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów i odbiorników.
• Napięcie 500 V AC: Przeznaczona do pracy w sieciach przemysłowych i bytowych o napięciu do 500 V.
• Charakterystyka gL/gG (zwłoczna): Odpowiednia do ochrony przewodów i urządzeń przed przeciążeniami oraz zwarciami, toleruje krótkotrwałe prądy rozruchowe.
• Zdolność wyłączania 50 kA: Wysoka skuteczność w przypadku zwarć, gwarantuje bezpieczne odcięcie uszkodzonego obwodu bez ryzyka uszkodzenia sprzętu.
• Gwint E33 (butelkowy D3): Kompatybilna z podstawami bezpiecznikowymi DIII, zapewnia pewne połączenie i łatwą wymianę.

Zgodność z Normami

Wkładka topikowa 40D33 została zaprojektowana i wyprodukowana zgodnie z normami IEC 60269-3 oraz VDE 0636, co potwierdza jej bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. Posiada oznaczenie CE.

Zastosowanie

Uniwersalna wkładka bezpiecznikowa typu gL/gG znajduje zastosowanie w szerokim zakresie instalacji wymagających niezawodnej ochrony przeciwprzeciążeniowej i zwarciowej.

• Zabezpieczanie obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych oraz komercyjnych.
• Ochrona linii zasilających urządzenia grzewcze, klimatyzatory i piece przemysłowe.
• Zabezpieczanie rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych i magazynowych.
• Jako wkładka zapasowa w podstawach bezpiecznikowych typu DIII w systemach dystrybucji energii.

Wskazówki Montażowe

Montaż i wymiana wkładki topikowej może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy wkręcić w odpowiednią podstawę bezpiecznikową z gwintem E33, zgodnie z przeznaczeniem (charakterystyka gL/gG). Przekrój przewodów i parametry obwodu muszą być dobrane do prądu znamionowego 40 A. Przed przystąpieniem do prac należy upewnić się, że obwód nie znajduje się pod napięciem.

FAQ

• Czy wkładka 40D33 jest zwłoczna? Tak, posiada charakterystykę gL/gG, która zapewnia zwłoczne działanie – wytrzymuje chwilowe przeciążenia, np. prądy rozruchowe silników, co zapobiega zbędnym wyłączeniom.
• Jaka jest zdolność wyłączania bezpiecznika? Zdolność wyłączania wynosi 50 kA przy napięciu 500 V AC, co gwarantuje bezpieczne przerwanie nawet silnych zwarć bez uszkodzenia instalacji.
• Do jakiego typu podstaw pasuje ta wkładka? Wkładka przeznaczona jest do podstaw bezpiecznikowych z gwintem E33, stosowanych w systemie DIII. Przed zakupem należy sprawdzić kompatybilność z posiadaną podstawą.
