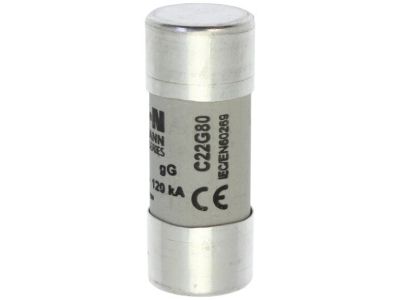

Wkładka cylindryczna 22X58 80A GG 500V AC | C22G80 Eaton

Opis i Kluczowe Cechy

Wkładka cylindryczna EATON o oznaczeniu producenta C22G80 to zaawansowany element ochrony nadprądowej, zaprojektowany z myślą o wymagających systemach elektroenergetycznych. Prąd znamionowy o wartości 80 A pozwala na stabilne zabezpieczanie obwodów o znacznym obciążeniu, minimalizując ryzyko niekontrolowanych przestojów w pracy instalacji. Urządzenie pracuje przy napięciu znamionowym 500 V AC, co czyni je idealnym rozwiązaniem dla standardowych sieci przemysłowych. Charakterystyka gG (znana również jako gL) oznacza wkładkę o pełnozakresowej zdolności wyłączania, co w praktyce przekłada się na skuteczną ochronę zarówno przed skutkami zwarć o wysokiej energii, jak i długotrwałych przeciążeń termicznych. Gabaryty wkładki wynoszące 22 x 58 mm są standardem rynkowym, co gwarantuje pełną kompatybilność z większością dostępnych na rynku rozłączników i podstaw bezpiecznikowych.

• Prąd znamionowy: 80 A – dedykowany do ochrony linii zasilających i odbiorników dużej mocy.
• Napięcie znamionowe: 500 V AC – optymalne dla sektora przemysłowego i komercyjnego.
• Charakterystyka gG/gL: Uniwersalna ochrona ogólnego przeznaczenia.
• Wymiary: 22 x 58 mm – precyzyjne wykonanie zapewniające doskonały styk elektryczny.
• Producent: EATON – światowy lider w dziedzinie zarządzania energią.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy międzynarodowej IEC 60269-2. Norma ta określa parametry techniczne i wymagania bezpieczeństwa dla wkładek bezpiecznikowych przeznaczonych do użytku przez wykwalifikowany personel w instalacjach przemysłowych. Dzięki certyfikacji IEC, użytkownik ma pewność, że wkładka C22G80 zachowa deklarowane parametry wyłączania w krytycznych sytuacjach, chroniąc mienie i infrastrukturę przed zniszczeniem.

Zastosowanie

Wkładka cylindryczna EATON 80A znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Przemyśle ciężkim: Ochrona głównych linii zasilających w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Automatyce budynkowej: Zabezpieczanie rozległych obwodów oświetleniowych oraz systemów HVAC.
• Infrastrukturze energetycznej: Jako element zabezpieczający w stacjach transformatorowych i złączach kablowych.
• Ochronie kabli i przewodów: Dzięki charakterystyce gG, wkładka idealnie chroni izolację przewodów przed przegrzaniem wynikającym z przeciążenia.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej C22G80 należy przestrzegać następujących zasad:

• Weryfikacja kompatybilności: Przed montażem upewnij się, że rozłącznik bezpiecznikowy jest przystosowany do obsługi wkładek o rozmiarze 22x58 mm oraz prądu 80 A.
• Stan beznapięciowy: Wymiana wkładki powinna odbywać się wyłącznie przy odłączonym zasilaniu, przy użyciu odpowiednich narzędzi izolowanych lub uchwytów bezpiecznikowych.
• Czystość styków: Należy zwrócić uwagę na czystość powierzchni stykowych w podstawie. Zanieczyszczenia mogą prowadzić do wzrostu rezystancji przejścia i nadmiernego nagrzewania się elementu.
• Moment dokręcania: W przypadku stosowania podstaw śrubowych, należy zachować moment dokręcania zgodny z dokumentacją techniczną producenta oprawy.

FAQ

1. Czy wkładka o charakterystyce gG może być stosowana do ochrony silników?
Tak, wkładki gG mogą być stosowane do ochrony silników, jednak należy pamiętać o odpowiednim przewymiarowaniu wkładki względem prądu rozruchowego silnika, aby uniknąć zbędnych zadziałań podczas startu maszyny.

2. Co oznacza skrót gG/gL?
Jest to oznaczenie wkładki ogólnego przeznaczenia (general purpose). Litera 'g' oznacza pełnozakresową zdolność wyłączania (ochrona przed przeciążeniem i zwarciem), a 'G' (lub dawniej 'L') wskazuje na zastosowanie ogólne, głównie do ochrony kabli i przewodów.

3. Czy wkładkę 22x58 mm można zamontować w mniejszym rozłączniku?
Nie, wymiar 22x58 mm jest ściśle określony. Montaż jest możliwy tylko w dedykowanych gniazdach i rozłącznikach o tym konkretnym rozmiarze gabarytowym.
