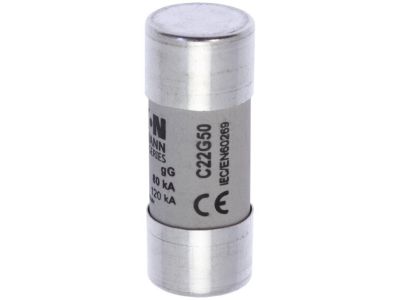

Wkładka cylindryczna 22 x 58 mm 50A GG 690V AC C22G50 | C22G50 Eaton

Opis i Kluczowe Cechy

Wkładka cylindryczna EATON o oznaczeniu C22G50 to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o zaawansowanych systemach elektroenergetycznych niskiego napięcia. Prąd znamionowy wynoszący 50 A pozwala na skuteczną ochronę obwodów przed skutkami przeciążeń oraz zwarć w instalacjach przemysłowych. Urządzenie charakteryzuje się pełnozakresową charakterystyką gG (znaną również jako gL), co oznacza, że jest to rozwiązanie ogólnego przeznaczenia, zdolne do przerywania prądów o wartościach od najniższego prądu zadziałania aż do znamionowej zdolności wyłączania.

• Napięcie znamionowe: Praca przy napięciu AC 690 V umożliwia zastosowanie wkładki w wymagających sieciach przemysłowych, gdzie standardowe 400V może być niewystarczające.
• Rozmiar 22 x 58 mm: Standardowy wymiar cylindryczny zapewnia pełną kompatybilność z szeroką gamą rozłączników bezpiecznikowych dostępnych na rynku.
• Wysoka zdolność wyłączania: Konstrukcja wkładki gwarantuje bezpieczne przerwanie obwodu nawet przy wysokich wartościach prądu zwarciowego, chroniąc kosztowną infrastrukturę kablową i odbiorniki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Kluczową normą jest IEC 60269-2, która definiuje wymagania dla wkładek bezpiecznikowych do użytku przez wykwalifikowany personel w zastosowaniach przemysłowych. Zgodność z tą normą zapewnia powtarzalność parametrów elektrycznych, bezpieczeństwo użytkowania oraz pełną zamienność z innymi wkładkami o tych samych parametrach technicznych, niezależnie od producenta osprzętu pomocniczego.

Zastosowanie

Wkładka bezpiecznikowa C22G50 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Zabezpieczaniu linii zasilających w rozdzielnicach głównych i obiektowych.
• Ochronie silników elektrycznych (przy odpowiednim doborze do prądu rozruchowego).
• Zabezpieczaniu urządzeń grzewczych oraz oświetleniowych w obiektach komercyjnych.
• Systemach automatyki przemysłowej, gdzie wymagana jest wysoka niezawodność i odporność na napięcia rzędu 690V.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanej ochrony i trwałości styku elektrycznego:

• Dobór oprawy: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach bezpiecznikowych lub podstawach o rozmiarze 22x58 mm.
• Stan styków: Przed montażem należy upewnić się, że zaciski rozłącznika są czyste i wolne od tlenków, co zapobiega nadmiernemu nagrzewaniu się styku.
• Wymiana: W przypadku zadziałania bezpiecznika, zaleca się wymianę wszystkich wkładek w układzie trójfazowym, aby uniknąć asymetrii wynikającej z potencjalnego osłabienia termicznego pozostałych elementów.
• Bezpieczeństwo: Wymianę należy przeprowadzać przy użyciu odpowiednich narzędzi izolowanych lub poprzez otwarcie rozłącznika bezpiecznikowego zapewniającego bezpieczną przerwę izolacyjną.

FAQ

1. Czy wkładka gG może być stosowana do ochrony silników?
Tak, charakterystyka gG jest uniwersalna i może chronić silniki przed zwarciami, jednak przy doborze należy uwzględnić prąd rozruchowy, aby uniknąć zbędnego zadziałania bezpiecznika.

2. Co oznacza napięcie 690V AC na wkładce?
Jest to maksymalne napięcie przemienne, przy którym producent gwarantuje bezpieczne przerwanie łuku elektrycznego. Wkładka może być bezpiecznie stosowana w sieciach o niższym napięciu, np. 400V lub 500V.

3. Czy rozmiar 22x58 mm jest standardem rynkowym?
Tak, jest to jeden z trzech najpopularniejszych rozmiarów wkładek cylindrycznych (obok 10x38 i 14x51), co ułatwia serwisowanie i dostępność części zamiennych.
