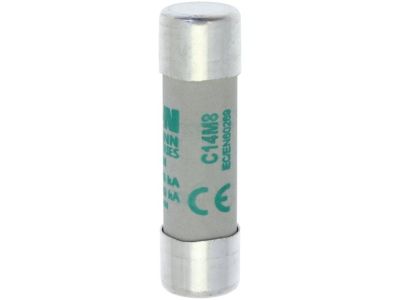

Wkładka cylindryczna 14x51mm, 8A, AM, 690V AC, C14M8 | C14M8 Eaton

Alternatywny kod produktu: C14M8

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna C14M8 o wymiarach 14x51 mm to element zabezpieczający przeznaczony do ochrony silników i obwodów przemysłowych. Zaprojektowana na prąd znamionowy 8 A i napięcie AC 690 V, zapewnia skuteczne odcinanie zwarć w instalacjach o podwyższonych parametrach napięciowych. Charakterystyka aM (opóźniona) gwarantuje selektywność i odporność na rozruchowe prądy udarowe silników.

• Prąd znamionowy 8 A: Precyzyjne dopasowanie do zabezpieczanego obwodu – chroni przed przeciążeniem i zwarciem bez zbędnych wyłączeń w normalnej pracy.
• Napięcie AC 690 V: Możliwość stosowania w instalacjach trójfazowych o podwyższonym napięciu międzyfazowym, typowym dla przemysłowych rozdzielnic głównych.
• Charakterystyka aM: Opóźnione działanie zapobiegające zadziałaniu podczas krótkotrwałych prądów rozruchowych silników, przy jednoczesnym szybkim wyłączaniu zwarć.
• Wymiary 14x51 mm: Standardowy rozmiar wkładek cylindrycznych zgodny z wieloma oprawami bezpiecznikowymi ułatwia wymianę i unifikację w rozdzielnicy.
• Zastosowanie przemysłowe: Dedykowana do ochrony silników, ale również do zabezpieczania obwodów sterowniczych i pomocniczych w szafach sterowniczych.

Zgodność z Normami

Wkładka bezpiecznikowa C14M8 spełnia wymagania normy IEC 60269-2. Posiada certyfikację CE, potwierdzającą zgodność z europejskimi dyrektywami bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do montażu w oprawach spełniających odpowiednie klasy ochronności.

Zastosowanie

Wkładka cylindryczna C14M8 znalazła zastosowanie przede wszystkim w przemyśle i automatyce budynkowej, gdzie wymagana jest niezawodna ochona silników elektrycznych oraz obwodów sterowniczych.

• Ochrona silników indukcyjnych przed zwarciami w szafach sterowniczych i rozdzielnicach głównych.
• Zabezpieczanie obwodów pomocniczych: przekaźników, styczników, przekształtników częstotliwości w aplikacjach przemysłowych.
• Stosowanie w oprawach bezpiecznikowych w rozdzielnicach głównych i podrozdzielnicach zakładów produkcyjnych.
• Zabezpieczanie odbiorników trójfazowych w sieciach 400/690 V, np. pomp, wentylatorów, sprężarek.

Wskazówki Montażowe

Wymianę lub montaż wkładki bezpiecznikowej może wykonywać wyłącznie personel z odpowiednimi uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie od obwodu i upewnij się, że jest ono wyłączone (np. za pomocą próbnika). Stosuj oprawę bezpiecznikową dostosowaną do rozmiaru 14x51 mm. Moment dokręcania zacisków dobieraj zgodnie z dokumentacją oprawy. Przekrój przewodów dopasuj do prądu znamionowego zabezpieczenia. Po wymianie sprawdź prawidłowe osadzenie wkładki i zamknięcie obudowy.

FAQ

• Czy wkładka C14M8 posiada podświetlenie LED? Nie, jest to standardowa wkładka bezpiecznikowa bez elementów sygnalizacyjnych. Stan zadziałania można sprawdzić wizualnie (przepalony drut) lub za pomocą miernika ciągłości.
• Jaki stopień ochrony (IP) ma ta wkładka? Stopień ochrony nie jest definiowany dla samej wkładki. Zależy on od zastosowanej oprawy bezpiecznikowej – typowe oprawy przemysłowe oferują IP20 (rozdzielnica) lub wyższy, jeśli montowane są w obudowach szczelnych.
• Do czego służy charakterystyka aM? Charakterystyka aM (opóźniona) oznacza, że wkładka wytrzymuje krótkotrwałe prądy udarowe, np. podczas rozruchu silnika, a zadziała dopiero przy trwałym przeciążeniu lub zwarciu. Jest przeznaczona wyłącznie do ochrony przed zwarciem, a nie przed przeciążeniem silnika (do tego stosuje się wyłączniki termiczne).
