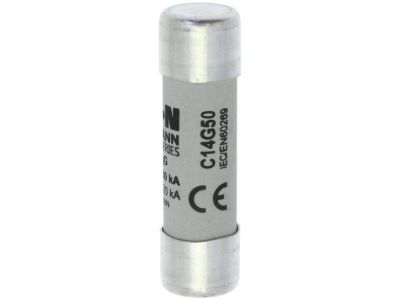

Wkładka cylindryczna 14 x 51 mm 50A GG 400V AC C14G50 | C14G50 Eaton

Opis i Kluczowe Cechy

Wkładka cylindryczna Eaton C14G50 to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o zaawansowanych systemach elektroenergetycznych. Prąd znamionowy o wartości 50 A pozwala na skuteczną ochronę obwodów przed skutkami przeciążeń oraz zwarć w instalacjach przemysłowych. Urządzenie charakteryzuje się uniwersalną charakterystyką gG (znaną również jako gL), co oznacza pełnozakresową zdolność wyłączania. Dzięki temu wkładka jest w stanie przerwać prądy o wartościach od najniższych prądów zadziałania aż do znamionowej zdolności zwarciowej, chroniąc zarówno kable, jak i podłączone urządzenia końcowe. Napięcie znamionowe wynosi 400 V AC, co czyni ją idealnym rozwiązaniem dla standardowych sieci trójfazowych. Kompaktowe wymiary 14 x 51 mm zapewniają kompatybilność z szeroką gamą rozłączników bezpiecznikowych dostępnych na rynku.

• Prąd znamionowy: 50 A – optymalny dla średnich i dużych obciążeń przemysłowych.
• Charakterystyka gG/gL: Zapewnia wszechstronną ochronę ogólnego przeznaczenia.
• Napięcie robocze: 400 V AC – dedykowane do profesjonalnych aplikacji niskiego napięcia.
• Konstrukcja cylindryczna: Standardowy rozmiar 14x51 mm ułatwia montaż i serwisowanie.
• Wysoka zdolność wyłączania: Gwarantuje bezpieczeństwo infrastruktury w ekstremalnych warunkach zwarciowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami międzynarodowymi. Kluczową normą jest IEC 60269-2, która definiuje wymagania dla wkładek bezpiecznikowych do użytku przez wykwalifikowany personel w zastosowaniach przemysłowych. Zgodność z tą normą zapewnia pełną zamienność z innymi wkładkami o tych samych parametrach oraz gwarantuje powtarzalność charakterystyk czasowo-prądowych. Wybierając produkt marki Eaton, inżynierowie otrzymują pewność, że komponent spełnia najwyższe standardy bezpieczeństwa i niezawodności operacyjnej.

Zastosowanie

Wkładka bezpiecznikowa C14G50 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w miejscach wymagających niezawodnej ciągłości zasilania. Jest dedykowana do:

• Ochrony linii zasilających i kabli o przekrojach dostosowanych do prądu 50 A.
• Zabezpieczania rozdzielnic głównych i podrozdzielnic w zakładach produkcyjnych.
• Systemów automatyki przemysłowej, gdzie wymagana jest selektywność zabezpieczeń.
• Ochrony odbiorników ogólnego przeznaczenia, które nie generują wysokich prądów rozruchowych wymagających charakterystyk zwłocznych.
• Zastosowań w budownictwie komercyjnym do zabezpieczania obwodów administracyjnych i technicznych.

Wskazówki Montażowe

Prawidłowy montaż wkładki cylindrycznej jest kluczowy dla zachowania parametrów ochronnych i uniknięcia przegrzewania się styków. Należy przestrzegać następujących zasad:

• Montaż powinien odbywać się wyłącznie w dedykowanych oprawach lub rozłącznikach bezpiecznikowych przystosowanych do rozmiaru 14x51 mm.
• Przed wymianą wkładki należy upewnić się, że obwód jest odłączony od napięcia (chyba że stosowany rozłącznik pozwala na bezpieczną wymianę pod obciążeniem zgodnie z instrukcją producenta).
• Należy zweryfikować stan techniczny zacisków w oprawie – czyste i mocno dokręcone styki minimalizują rezystancję przejścia.
• Wkładkę należy umieścić w uchwycie pewnie, dbając o osiowe ułożenie względem styków bocznych.
• Po zadziałaniu bezpiecznika (przepaleniu), zawsze należy zidentyfikować i usunąć przyczynę awarii przed zainstalowaniem nowej wkładki.

FAQ

1. Czy wkładka gG może być stosowana do ochrony silników?
Tak, wkładki o charakterystyce gG mogą chronić obwody silnikowe, pod warunkiem, że ich prąd znamionowy zostanie odpowiednio dobrany tak, aby wytrzymać prąd rozruchowy silnika. W przypadku bardzo ciężkich rozruchów zaleca się jednak konsultację z tabelami selektywności.

2. Co oznacza skrót gG/gL?
Są to oznaczenia charakterystyki pracy bezpiecznika. Litera 'g' oznacza pełnozakresową zdolność wyłączania (ochrona przed przeciążeniem i zwarciem), a 'G' (lub dawniej 'L') oznacza zastosowanie ogólne (general purpose).

3. Czy wkładka 14x51 pasuje do rozłączników innych producentów?
Tak, rozmiar 14x51 mm jest znormalizowany. Wkładka Eaton C14G50 będzie pasować do każdego standardowego rozłącznika bezpiecznikowego zaprojektowanego pod ten wymiar, niezależnie od marki osprzętu.
