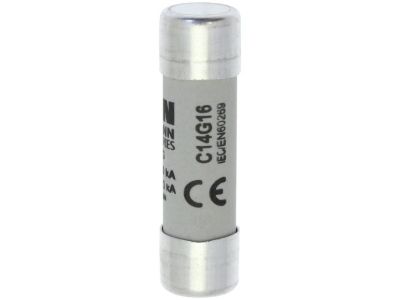

Wkładka cylindryczna 14 x 51 mm 16A GG 500V AC C14G16 | C14G16 Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna marki Eaton, model C14G16, to zaawansowany element zabezpieczający zaprojektowany z myślą o profesjonalnych systemach elektroenergetycznych niskiego napięcia. Prąd znamionowy o wartości 16 A pozwala na stabilne i bezpieczne przewodzenie energii w obwodach o średnim obciążeniu, zapewniając jednocześnie błyskawiczną reakcję w sytuacjach awaryjnych. Produkt charakteryzuje się uniwersalną charakterystyką gG (znaną również jako gL), co oznacza, że jest to wkładka pełnozakresowa, zdolna do ochrony urządzeń zarówno przed skutkami przeciążeń, jak i zwarć o wysokiej energii. Napięcie znamionowe wynoszące AC 690 V sprawia, że wkładka ta przewyższa standardowe rozwiązania 500V, oferując większy margines bezpieczeństwa i możliwość pracy w wymagających sieciach przemysłowych. Standardowy rozmiar 14 x 51 mm gwarantuje pełną kompatybilność z większością dostępnych na rynku rozłączników bezpiecznikowych i podstaw montażowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Kluczową normą jest IEC 60269-2, która definiuje wymagania dla wkładek bezpiecznikowych do użytku przez wykwalifikowany personel w zastosowaniach przemysłowych. Zgodność z tą normą zapewnia powtarzalność charakterystyk czasowo-prądowych oraz wysoką zdolność wyłączania, co jest niezbędne dla zachowania selektywności zabezpieczeń w rozbudowanych instalacjach elektrycznych.

Zastosowanie

Wkładka Eaton C14G16 znajduje szerokie zastosowanie w sektorze B2B, w tym w przemyśle ciężkim, automatyce oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do ochrony kabli i przewodów przed nadmiernym nagrzewaniem wywołanym przeciążeniem. Dzięki swojej charakterystyce ogólnego przeznaczenia (gG), doskonale sprawdza się w zabezpieczaniu odbiorników rezystancyjnych oraz mieszanych, a także jako główne zabezpieczenie w mniejszych rozdzielnicach niskiego napięcia. Może być stosowana w układach sterowania, gdzie wymagana jest niezawodna ochrona komponentów przed skutkami zwarć.

Wskazówki Montażowe

Podczas montażu wkładki cylindrycznej 14 x 51 mm należy przestrzegać następujących zasad:

• Przed instalacją należy bezwzględnie odłączyć napięcie w obwodzie, aby zapewnić bezpieczeństwo monterowi.
• Wkładkę należy umieszczać wyłącznie w dedykowanych rozłącznikach bezpiecznikowych lub podstawach o rozmiarze 14x51 mm, dbając o prawidłowy docisk styków.
• Należy zweryfikować, czy prąd znamionowy 16 A oraz napięcie 690 V są odpowiednio dobrane do parametrów chronionego obwodu i spodziewanego prądu zwarciowego.
• Zaleca się regularną kontrolę stanu styków oprawy, aby uniknąć nadmiernej rezystancji przejścia, która mogłaby prowadzić do przegrzewania się elementu.

FAQ

1. Czy wkładka o charakterystyce gG może być stosowana do ochrony silników?
Tak, wkładki gG mogą być stosowane do ochrony silników, jednak należy pamiętać o odpowiednim przewymiarowaniu wkładki względem prądu rozruchowego silnika, aby uniknąć niepożądanego zadziałania bezpiecznika podczas startu maszyny.
2. Jaka jest różnica między oznaczeniem gG a gL?
Obecnie normy ujednoliciły te oznaczenia. gG i gL odnoszą się do tej samej charakterystyki pełnozakresowej, przeznaczonej do ogólnego użytkowania (ochrona przed przeciążeniami i zwarciami).
3. Czy wkładkę 690V można zamontować w obwodzie 400V?
Tak, napięcie znamionowe wkładki (690V) określa maksymalne napięcie pracy. Można ją bezpiecznie stosować w obwodach o niższym napięciu, takich jak 230V, 400V czy 500V.
