Wkładka cylindryczna 10x38 mm, do PV, 8A, 1000 VDC (gPV) | PV-8A10F Eaton

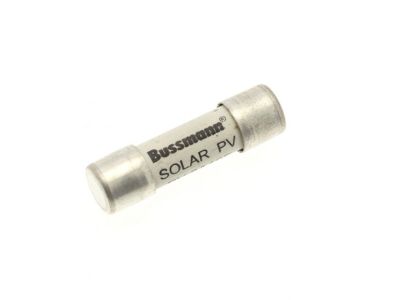

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Eaton
Kod
1146949
EAN
5027590506434
Kod Producenta
PV-8A10F
Wkładka cylindryczna 10x38 mm, do PV, 8A, 1000 VDC (gPV)

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: PV-8A10F

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna PV-8A10F o wymiarach 10x38 mm, przeznaczona do ochrony instalacji fotowoltaicznych. Prąd znamionowy 8 A przy napięciu stałym 1000 V DC zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w obwodach PV. Klasa gPV (ochrona przewodów i paneli fotowoltaicznych) oraz zdolność wyłączania 50 kA gwarantują niezawodne odcięcie prądu nawet w ekstremalnych warunkach zwarciowych. Produkt przeznaczony do montażu w dedykowanych podstawach bezpiecznikowych, np. CHPV1U.

  • Prąd znamionowy 8 A: zapewnia precyzyjną ochronę przewodów i generatorów fotowoltaicznych przed przeciążeniem.
  • Napięcie znamionowe 1000 V DC: dedykowane do systemów PV o wysokim napięciu stałym, typowym dla instalacji solarnych.
  • Zdolność wyłączania 50 kA: skutecznie przerywa prądy zwarciowe o bardzo wysokiej wartości, minimalizując ryzyko uszkodzeń.
  • Charakterystyka szybka (gPV): reakcja na przeciążenia i zwarcia w krótkim czasie, odpowiednia dla układów z inwerterami.
  • Wymiary cylindryczne 10x38 mm: uniwersalny format pasujący do standardowych podstaw bezpiecznikowych, ułatwia wymianę i dobór akcesoriów.

Zgodność z Normami

Wkładka bezpiecznikowa PV-8A10F spełnia wymagania norm IEC 60269-6 (typ A, gPV) oraz UL 249-19. Posiada certyfikację CE i UL PV, co potwierdza zgodność z europejskimi i amerykańskimi standardami dla komponentów fotowoltaicznych.

Zastosowanie

Bezpiecznik cylindryczny PV-8A10F został zaprojektowany do ochrony obwodów prądu stałego w instalacjach fotowoltaicznych. Znajduje zastosowanie w systemach gdzie wymagana jest wysoka niezawodność i szybkie odcięcie zasilania w przypadku awarii.

  • Ochrona przewodów DC między panelami a inwerterem (stringi fotowoltaiczne).
  • Zabezpieczenie skrzynek przyłączeniowych i rozdzielnic DC w instalacjach PV.
  • Stosowanie w systemach off-grid oraz on-grid jako zabezpieczenie nadprądowe przed zwarciem i przeciążeniem.
  • Element ochrony w zestawach z podstawami bezpiecznikowymi CHPV1U – łatwa wymiana i serwis.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (np. CHPV1U) zgodnie z dokumentacją producenta. Należy zwrócić uwagę na polaryzację w obwodach DC oraz stosować przewody o przekroju odpowiednim do prądu znamionowego. Moment dokręcania zacisków podstawy musi być zgodny z instrukcją.

FAQ

  • Czy ta wkładka bezpiecznikowa nadaje się do ochrony w obwodach AC? Nie. Jest przeznaczona wyłącznie do obwodów prądu stałego (DC) o napięciu do 1000 V, typowych dla instalacji fotowoltaicznych. Stosowanie w AC może prowadzić do niewłaściwej ochrony.
  • Jaka jest zdolność wyłączania? Zdolność wyłączania wynosi 50 kA przy napięciu 1000 V DC. Oznacza to, że bezpiecznik jest w stanie bezpiecznie przerwać prąd zwarciowy o wartości do 50 000 A, co jest typowe dla dużych instalacji PV.
  • Czy można użyć zamiennie z innymi wkładkami 10x38 mm? Wkładka PV-8A10F ma charakterystykę gPV (szybką) i napięcie stałe 1000 V. Nie należy zastępować jej ogólnymi wkładkami gG/gL bez sprawdzenia parametrów napięciowych i prądowych, szczególnie w systemach DC.

  • Producent Eaton
  • Wymiary 0.011m x 0.011m x 0.038m
Wkładka bezpiecznikowa cylindryczna
  • Rozmiar 10x38 mm
  • Zakres napięcia znamionowego 1000 - 1000
  • Napięcie znamionowe Inne
  • Rodzaj napięcia DC
  • Kategoria użytkowania zgodnie z normą IEC 60269 Inne
  • Prąd znamionowy 8 A
  • Charakterystyka wyzwalania Inne
  • Zdolność łączeniowa 50 kA
