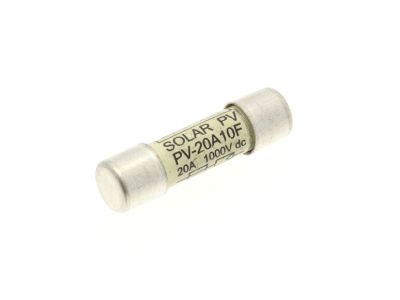

Wkładka cylindryczna 10x38 mm, do PV, 20A, 1000 VDC (gPV) | PV-20A10F Eaton

Opis i Kluczowe Cechy

Wkładka cylindryczna EATON o symbolu PV-20A10F to wysokiej klasy element zabezpieczający, zaprojektowany specjalnie z myślą o wymagających systemach fotowoltaicznych. Prąd znamionowy wynoszący 20 A oraz napięcie znamionowe 1000 V DC pozwalają na skuteczną ochronę łańcuchów modułów PV przed skutkami przeciążeń i zwarć. Charakterystyka gPV (pełnozakresowa ochrona prądu stałego) gwarantuje szybką reakcję na prądy przetężeniowe, co jest kluczowe dla bezpieczeństwa delikatnych ogniw fotowoltaicznych. Kompaktowy rozmiar 10 x 38 mm sprawia, że wkładka jest kompatybilna ze standardowymi podstawami bezpiecznikowymi, a wysoka zdolność wyłączania na poziomie 50 kA zapewnia bezpieczeństwo nawet w przypadku wystąpienia prądów zwarciowych o dużej energii.

• Prąd znamionowy: 20 A – optymalny dla średniej wielkości stringów PV.
• Napięcie znamionowe: 1000 V DC – dostosowane do nowoczesnych instalacji wysokonapięciowych.
• Charakterystyka gPV: Specjalistyczna ochrona dedykowana dla systemów solarnych.
• Zdolność wyłączania: 50 kA – gwarancja przerwania obwodu w ekstremalnych warunkach.
• Wymiary: Standard przemysłowy 10x38 mm.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co potwierdza jego niezawodność w profesjonalnych aplikacjach inżynieryjnych. Wkładka jest zgodna z normą IEC 60269-6 (Typ A), która definiuje parametry bezpieczników przeznaczonych do ochrony systemów fotowoltaicznych. Dodatkowo, produkt posiada certyfikację UL 249-19 oraz UL PV, co umożliwia jego stosowanie na rynkach wymagających najwyższych standardów bezpieczeństwa pożarowego i elektrycznego. Wykorzystanie komponentów certyfikowanych przez EATON minimalizuje ryzyko awarii i ułatwia proces odbioru technicznego instalacji.

Zastosowanie

Wkładka topikowa PV-20A10F znajduje zastosowanie przede wszystkim w skrzynkach przyłączeniowych (Combiner Boxes) oraz w inwerterach solarnych. Jest dedykowana do ochrony łańcuchów paneli fotowoltaicznych przed prądami wstecznymi oraz zwarciami międzybiegunowymi. Dzięki swojej charakterystyce gPV, bezpiecznik ten jest w stanie wykryć i przerwać nawet niewielkie prądy przetężeniowe, które w systemach DC mogą być niezwykle niebezpieczne ze względu na trudność w gaszeniu łuku elektrycznego. Jest to niezbędny element każdej profesjonalnej farmy fotowoltaicznej oraz instalacji dachowej o napięciu systemowym do 1000V.

Wskazówki Montażowe

Dla zapewnienia poprawnej pracy i długowieczności systemu, zaleca się montaż wkładki w dedykowanych podstawach bezpiecznikowych, takich jak model CHPV1U marki EATON. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować się do zaleceń producenta podstawy bezpiecznikowej, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się zacisków.
• Wentylacja: W przypadku montażu wielu wkładek obok siebie w zamkniętej obudowie, należy uwzględnić współczynniki korekcyjne dla temperatury otoczenia.
• Wymiana: Wkładki topikowe są elementami jednorazowego użytku. Po zadziałaniu bezpiecznika należy bezwzględnie wymienić go na nowy o identycznych parametrach znamionowych.
• Bezpieczeństwo: Wymiany wkładki należy dokonywać wyłącznie przy odłączonym obciążeniu, używając odpowiednich narzędzi izolowanych.

FAQ

1. Czy tę wkładkę można stosować w obwodach prądu przemiennego (AC)?
Nie, wkładka posiada charakterystykę gPV i jest zaprojektowana wyłącznie do pracy w obwodach prądu stałego (DC) o napięciu do 1000V.

2. Jaka podstawa bezpiecznikowa jest zalecana do tego modelu?
Producent zaleca stosowanie podstawy CHPV1U, która zapewnia odpowiednie odprowadzanie ciepła i bezpieczne trzymanie wkładki o wymiarach 10x38 mm.

3. Co oznacza zdolność wyłączania 50 kA?
Jest to maksymalny prąd zwarciowy, jaki bezpiecznik jest w stanie bezpiecznie przerwać bez rozerwania korpusu wkładki, co chroni pozostałe komponenty rozdzielnicy przed zniszczeniem.
