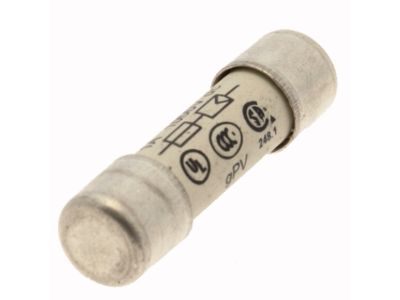

Wkładka cylindryczna 10x38 mm, do PV, 1A, 1000 VDC (gPV) | PV-1A10F Eaton

Alternatywny kod produktu: PV-1A10F

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna PV-1A10F o wymiarach 10×38 mm przeznaczona jest do ochrony instalacji fotowoltaicznych. Dzięki prądowi znamionowemu 1 A i napięciu stałemu 1000 V DC zabezpiecza obwody PV przed zwarciami i przeciążeniami, zapewniając bezpieczną pracę systemu. Charakteryzuje się zdolnością wyłączania do 50 kA, co gwarantuje skuteczne przerwanie obwodu nawet w przypadku wysokich prądów zwarciowych. Typ bezpiecznika gPV (szybki) został zaprojektowany specjalnie do zastosowań fotowoltaicznych, minimalizując ryzyko uszkodzenia paneli i inwerterów.

• Napięcie 1000 V DC: Dedykowane do systemów fotowoltaicznych o wysokim napięciu stałym – zapewnia niezawodną izolację i bezpieczeństwo w instalacjach PV.
• Prąd znamionowy 1 A: Precyzyjna ochrona przewodów i modułów o małym poborze prądu – zapobiega przegrzaniu i uszkodzeniom w stringach fotowoltaicznych.
• Zdolność wyłączania 50 kA: Skutecznie przerywa obwód przy ekstremalnych prądach zwarciowych, chroniąc pozostałe elementy instalacji przed zniszczeniem.
• Wykonanie gPV (szybkie): Dopasowane charakterystyki czasowo-prądowe do wymagań ogniw fotowoltaicznych – minimalizuje ryzyko uszkodzenia paneli w przypadku zwarć.
• Wymiary 10×38 mm i kompatybilność z podstawą CHPV1U: Łatwy montaż w standardowych podstawach bezpiecznikowych, oszczędność miejsca w rozdzielnicy PV.

Zgodność z Normami

Wkładka bezpiecznikowa PV-1A10F spełnia wymagania normy IEC 60269-6 (typ A) oraz UL 249-19, co potwierdza jej przydatność w systemach fotowoltaicznych zgodnych z europejskimi i amerykańskimi standardami. Posiada certyfikat CE.

Zastosowanie

Bezpiecznik przeznaczony jest do montażu w obwodach prądu stałego instalacji fotowoltaicznych, gdzie wymagane jest szybkie i niezawodne zabezpieczenie nadprądowe.

• Ochrona stringów paneli fotowoltaicznych przed zwarciami i przeciążeniami.
• Zabezpieczenie inwerterów i optymalizatorów mocy w obwodach DC.
• Stosowany w rozdzielnicach PV, puszkach przyłączeniowych i złączach stringowych.
• Ochrona przewodów i urządzeń przed skutkami przetężeń w systemach off-grid i on-grid.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Bezpiecznik instaluje się w dedykowanej podstawie bezpiecznikowej (np. CHPV1U) na szynie TH35 lub w obudowie. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 1 A oraz obciążalnością instalacji. Przed przystąpieniem do prac sprawdź brak napięcia miernikiem.

FAQ

• Czy wkładka PV-1A10F nadaje się do obwodów prądu przemiennego? Nie – jest dedykowana wyłącznie do prądu stałego (DC) w instalacjach fotowoltaicznych. Napięcie stałe 1000 V DC nie jest przenoszalne na AC.
• Jaką podstawę bezpiecznikową wybrać? Producent zaleca podstawę CHPV1U (10×38 mm) – zapewnia ona poprawne osadzenie, odpowiednią izolację i zdolność wyłączania dla napięcia 1000 V DC.
• Jaka jest zdolność wyłączania tego bezpiecznika? 50 kA – oznacza to, że bezpiecznik jest w stanie bezpiecznie przerwać prąd zwarciowy o wartości do 50 000 A przy napięciu 1000 V DC, co gwarantuje wysoki poziom ochrony.
