Wkładka cylindryczna 10x38 mm, do PV, 15A, 1000 VDC (gPV) | PV-15A10F Eaton

Opis i Kluczowe Cechy

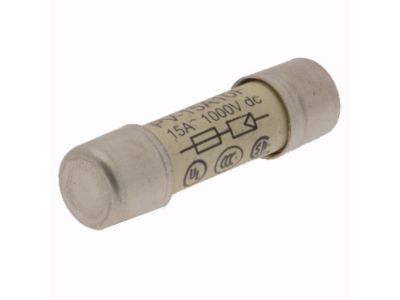

Wkładka cylindryczna EATON PV-15A10F to wysokiej klasy element zabezpieczający, zaprojektowany specjalnie z myślą o rygorystycznych wymaganiach systemów fotowoltaicznych. Prąd znamionowy wynoszący 15 A oraz napięcie znamionowe 1000 V DC pozwalają na skuteczną ochronę łańcuchów modułów PV przed skutkami zwarć i przeciążeń. Charakterystyka gPV (full-range protection) gwarantuje pełnozakresową ochronę, reagując zarówno na niskie prądy przetężeniowe, jak i wysokie prądy zwarciowe, co jest kluczowe w instalacjach prądu stałego, gdzie prądy zwarciowe mogą być tylko nieznacznie wyższe od prądów roboczych.

• Wymiary standardowe: Obudowa o wymiarach 10 x 38 mm zapewnia kompatybilność z większością standardowych podstaw bezpiecznikowych dostępnych na rynku.
• Wysoka zdolność wyłączania: Parametr ten wynosi aż 50 kA, co zapewnia bezpieczeństwo i skuteczne przerwanie obwodu nawet w przypadku wystąpienia potężnych łuków elektrycznych.
• Szybkość działania: Jako wkładka szybka, minimalizuje ryzyko uszkodzenia kosztownych komponentów instalacji, takich jak panele czy falowniki.
• Renomowany producent: Marka EATON to gwarancja najwyższej jakości wykonania i niezawodności w sektorze elektroenergetycznym.

Zgodność z Normami

Produkt został poddany rygorystycznym testom i spełnia międzynarodowe standardy bezpieczeństwa, co jest niezbędne w profesjonalnych projektach OZE. Wkładka jest zgodna z normą IEC 60269-6, która definiuje wymagania dla wkładek topikowych stosowanych w systemach fotowoltaicznych (typ gPV). Dodatkowo, produkt posiada certyfikację UL 249-19 oraz UL PV, co potwierdza jego dopuszczenie do użytku na rynkach globalnych i najwyższą odporność na specyficzne warunki pracy w obwodach DC.

Zastosowanie

Wkładka EATON PV-15A10F znajduje szerokie zastosowanie w sektorze energii odnawialnej. Jest dedykowana do ochrony:

• Łańcuchów paneli fotowoltaicznych (strings) w instalacjach dachowych i farmach solarnych.
• Skrzynek przyłączeniowych DC (Combiner Boxes).
• Przetwornic i inwerterów solarnych pracujących przy napięciu do 1000 V DC.
• Systemów magazynowania energii współpracujących z instalacjami PV.

Wskazówki Montażowe

Dla zapewnienia optymalnej pracy i bezpieczeństwa, montaż wkładki powinien odbywać się zgodnie z poniższymi zaleceniami:

• Kompatybilna podstawa: Zaleca się stosowanie dedykowanych podstaw bezpiecznikowych, takich jak model CHPV1U marki EATON, które zapewniają odpowiedni docisk styków i odprowadzanie ciepła.
• Moment dokręcania: Podczas montażu przewodów w podstawie należy zachować moment dokręcania zalecany przez producenta podstawy, aby uniknąć rezystancji przejścia i przegrzewania się styków.
• Weryfikacja parametrów: Przed instalacją należy upewnić się, że napięcie systemowe nie przekracza 1000 V DC, a prąd znamionowy 15 A jest odpowiednio dobrany do przekroju przewodów i mocy modułów.
• Wymiana: Wkładki topikowe są elementami jednorazowego użytku. Po zadziałaniu należy wymienić wkładkę na nową o identycznych parametrach technicznych.

FAQ

• Czy wkładkę gPV można stosować w obwodach AC? Nie, wkładka PV-15A10F jest zaprojektowana i certyfikowana wyłącznie do pracy w obwodach prądu stałego (DC) o napięciu do 1000 V.
• Co oznacza skrót gPV? Jest to klasa charakterystyki bezpiecznika oznaczająca pełnozakresową ochronę urządzeń fotowoltaicznych przed skutkami zwarć i przeciążeń.
• Jaka podstawa będzie odpowiednia do tej wkładki? Idealnym rozwiązaniem jest podstawa bezpiecznikowa EATON CHPV1U, która jest przystosowana do montażu na szynie DIN i obsługuje wkładki o wymiarach 10x38 mm.
• Czy zdolność wyłączania 50 kA jest wystarczająca? Tak, w typowych instalacjach fotowoltaicznych 50 kA stanowi bardzo wysoki margines bezpieczeństwa, znacznie przewyższający spodziewane prądy zwarciowe.
