Wkładka bezpiecznikowa zwłoczna NH3 gL/gG 630A 500V, podwójny wskaźnik (zwłoczna) | 630NHG3B Eaton

Opis i Kluczowe Cechy

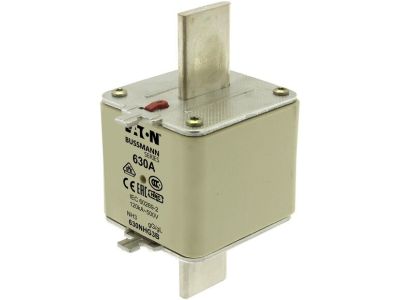

Wkładka bezpiecznikowa EATON o rozmiarze NH3 (wielkość gabarytowa 3) to wysokiej klasy element zabezpieczający, zaprojektowany do pracy w najbardziej wymagających instalacjach elektroenergetycznych. Prąd znamionowy wynoszący 630A pozwala na skuteczną ochronę obwodów o dużym obciążeniu, a charakterystyka zwłoczna gL/gG (ogólnego przeznaczenia) gwarantuje optymalne zabezpieczenie zarówno przed skutkami zwarć, jak i przeciążeń. Korpus kwadratowy wykonany z wysokiej jakości ceramiki zapewnia doskonałą odporność termiczną i mechaniczną podczas wystąpienia łuku elektrycznego.

• Podwójny wskaźnik zadziałania: Innowacyjny system sygnalizacji pozwala na szybką identyfikację przepalonej wkładki zarówno z przodu, jak i na górze korpusu, co znacząco skraca czas przestoju serwisowego.
• Wysoka zdolność wyłączania: Parametr 120 kA przy napięciu 500V AC zapewnia bezpieczeństwo nawet w punktach sieci o bardzo wysokich prądach zwarciowych spodziewanych.
• Styki nożowe: Wykonane z miedzi pokrytej warstwą srebra, co minimalizuje rezystancję przejścia i ogranicza straty mocy (nagrzewanie się wkładki).
• Ruchome uchwyty: Metalowe uchwyty ułatwiają bezpieczny montaż i demontaż wkładki przy użyciu standardowego uchwytu izolacyjnego (manewrowego).

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych i krajowych norm bezpieczeństwa, co potwierdza jego niezawodność w zastosowaniach przemysłowych:

• IEC 60269-2: Międzynarodowy standard określający wymagania dla bezpieczników niskiego napięcia do użytku przez osoby uprawnione (układ bezpiecznikowy A).
• DIN 43620: Norma definiująca wymiary gabarytowe wkładek nożowych, zapewniająca pełną kompatybilność z podstawami bezpiecznikowymi różnych producentów.
• VDE 0636-2: Niemiecka norma techniczna potwierdzająca najwyższą jakość wykonania i bezpieczeństwo eksploatacji w systemach elektroenergetycznych.

Zastosowanie

Wkładka 630NHG3B znajduje szerokie zastosowanie w sektorze B2B, szczególnie w miejscach wymagających niezawodnej ochrony infrastruktury krytycznej. Jest idealnym rozwiązaniem do zabezpieczania głównych rozdzielnic niskiego napięcia (RGNN), pól zasilających w stacjach transformatorowych oraz dużych odbiorników przemysłowych, takich jak silniki o dużej mocy czy piece indukcyjne. Dzięki charakterystyce gG, wkładka ta jest uniwersalna i może być stosowana do ochrony kabli, przewodów oraz aparatury rozdzielczej przed skutkami cieplnymi i dynamicznymi prądów zwarciowych.

Wskazówki Montażowe

Podczas instalacji wkładki NH3 należy przestrzegać następujących zasad:

• Montaż powinien być wykonywany wyłącznie przy użyciu atestowanego uchwytu izolacyjnego do bezpieczników NH (tzw. kleszcze do bezpieczników).
• Przed montażem należy upewnić się, że szczęki podstawy bezpiecznikowej są czyste i nie wykazują śladów nadtopienia, co gwarantuje odpowiedni docisk i niską rezystancję styku.
• Należy zweryfikować, czy parametry znamionowe wkładki (630A, 500V) są zgodne z projektem instalacji i wytrzymałością chronionego obwodu.
• Wymiana wkładki powinna odbywać się przy odłączonym obciążeniu, aby uniknąć ryzyka powstania łuku elektrycznego.

FAQ

1. Co oznacza charakterystyka gL/gG?
Jest to charakterystyka pełnozakresowa, co oznacza, że wkładka chroni zarówno przed przeciążeniami (powolny wzrost prądu), jak i zwarciami (gwałtowny wzrost prądu). Jest to najbardziej uniwersalny typ zabezpieczenia.

2. Czy wkładkę można stosować w instalacjach 400V?
Tak, napięcie znamionowe 500V jest napięciem maksymalnym. Wkładka może bezpiecznie pracować w sieciach o napięciu znamionowym 400V AC.

3. Do czego służy podwójny wskaźnik?
Podwójny wskaźnik (kombinowany) umożliwia wizualną kontrolę stanu bezpiecznika niezależnie od sposobu jego zamontowania w podstawie lub rozłączniku, co jest kluczowe w ciasnych szafach sterowniczych.
