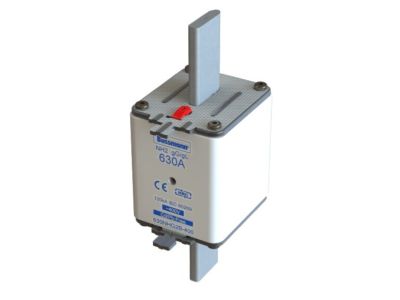

Wkładka bezpiecznikowa zwłoczna NH2 gL/gG 630A 400V, podwójny wskaźnik (zwłoczna) | 630NHG2B-400 Eaton

Alternatywny kod produktu: 630NHG2B-400

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa zwłoczna NH2 gL/gG o prądzie znamionowym 630 A i napięciu 400 V AC, model 630NHG2B-400, przeznaczona do zabezpieczania obwodów niskiego napięcia przed przeciążeniami i zwarciami. Dzięki charakterystyce gL/gG oraz zdolności wyłączania 120 kA zapewnia skuteczną ochronę odbiorników i przewodów w instalacjach przemysłowych i energetycznych. Korpus ze stykami nożowymi i ruchomymi uchwytami ułatwia obsługę i wymianę w podstawie bezpiecznikowej NH. Wyposażona w podwójny wskaźnik (kombinacja sygnalizacji mechanicznej i optycznej) informujący o zadziałaniu bezpiecznika.

• Prąd znamionowy 630 A: Pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia izolacji.
• Charakterystyka gL/gG (zwłoczna): Odpowiednia do ogólnego zabezpieczania kabli i odbiorników – wytrzymuje krótkotrwałe przeciążenia (np. rozruch silników) bez zbędnych wyłączeń.
• Zdolność wyłączania 120 kA: Gwarantuje pewne przerwanie wysokich prądów zwarciowych, chroniąc dalszą część instalacji.
• Podwójny wskaźnik zadziałania: Łączy sygnalizację mechaniczną (wysunięty trzpień) i optyczną (kolorowa tarcza), co przyspiesza lokalizację przepalonej wkładki w rozdzielnicy.
• Ruchome uchwyty i styki nożowe: Umożliwiają łatwy montaż i demontaż w podstawach NH2 bez użycia dodatkowego narzędzia, skracając czas przeglądów.

Zgodność z Normami

Wkładka spełnia wymagania norm IEC 60269-2 (układ bezpiecznikowy A), DIN 43620 oraz VDE 0636-2, co potwierdza jej zgodność z europejskimi standardami bezpieczeństwa i jakości. Posiada certyfikację CE.

Zastosowanie

Wkładka bezpiecznikowa 630NHG2B-400 znajduje zastosowanie w rozdzielnicach głównych, szafach sterowniczych oraz instalacjach przemysłowych, gdzie wymagane jest niezawodne zabezpieczenie przed przeciążeniem i zwarciem. Idealna do ochrony linii zasilających, rozdzielnic oraz odbiorników o dużym poborze prądu.

• Ochrona obwodów głównych w rozdzielnicach nn przed zwarciami i przeciążeniami.
• Zabezpieczenie linii kablowych w zakładach przemysłowych, centrach danych i budynkach użyteczności publicznej.
• Zastosowanie w układach rozruchu silników oraz transformatorów wymagających charakterystyki zwłocznej (gL/gG).
• Wymiana w istniejących podstawach bezpiecznikowych NH2 w ramach modernizacji lub remontu instalacji.

Wskazówki Montażowe

Bezwzględnie przed przystąpieniem do montażu lub wymiany wkładki odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Montaż może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Wkładkę umieszczać w odpowiedniej podstawie bezpiecznikowej NH2 na szynie TH35 lub bezpośrednio na panelu mocującym. Przekrój przewodów oraz szyn zbiorczych należy dobrać zgodnie z obowiązującymi normami dla prądu 630 A. Dokręcanie śrub styków wykonywać z momentem podanym w dokumentacji podstawy – nie wolno przekraczać zalecanych wartości. Po zamontowaniu sprawdzić poprawność działania wskaźnika zadziałania.

FAQ

• Jak działa podwójny wskaźnik w tej wkładce? Wkładka wyposażona jest w kombinację wskaźnika mechanicznego (wysunięty trzpień) i optycznego (kolorowe pole widoczne przez przezroczysty element). Obie sygnalizacje uaktywniają się po przepaleniu wkładki, umożliwiając szybkie zidentyfikowanie uszkodzonego bezpiecznika bez konieczności wyjmowania go z podstawy.
• Jaka jest różnica między charakterystyką gL a gG? Wkładka oznaczona gL/gG spełnia obie charakterystyki – gL (zwłoczna do zabezpieczania przewodów) oraz gG (zwłoczna do ogólnego zastosowania). Oznacza to, że nadaje się zarówno do ochrony kabli przed przeciążeniem, jak i do zabezpieczania odbiorników o charakterystyce zwłocznej (np. silników, transformatorów).
• Czy wkładka jest przystosowana do napięcia stałego? Dane katalogowe określają napięcie znamionowe 400 V AC. W instalacjach DC dopuszczalne napięcie może być niższe – przed zastosowaniem w obwodach prądu stałego należy sprawdzić specyfikację producenta podstawy bezpiecznikowej.
