Wkładka bezpiecznikowa zwłoczna NH2 gL/gG 400A 500V, podwójny wskaźnik (zwłoczna) | 400NHG2B Eaton

Opis i Kluczowe Cechy

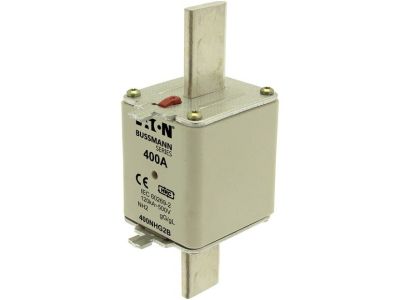

Wkładka bezpiecznikowa EATON o oznaczeniu 400NHG2B to wysokiej klasy element zabezpieczający, zaprojektowany do pracy w wymagających instalacjach przemysłowych. Produkt charakteryzuje się rozmiarem NH2 i posiada charakterystykę zwłoczną gL/gG, co czyni go idealnym rozwiązaniem do ochrony kabli, przewodów oraz urządzeń ogólnego przeznaczenia przed skutkami przeciążeń i zwarć. Prąd znamionowy wynoszący 400A pozwala na obsługę obwodów o dużym obciążeniu, zapewniając jednocześnie wysoką selektywność zadziałania.

• Podwójny wskaźnik zadziałania: Umożliwia szybką i precyzyjną identyfikację przepalonej wkładki zarówno z góry, jak i z przodu korpusu, co znacząco skraca czas przestoju serwisowego.
• Wysoka zdolność wyłączania: Parametr na poziomie 120 kA gwarantuje bezpieczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych, chroniąc infrastrukturę przed zniszczeniem.
• Konstrukcja korpusu: Kwadratowy korpus wykonany z wysokiej jakości ceramiki zapewnia doskonałą izolację i odporność termiczną, a styki nożowe pokryte warstwą ochronną gwarantują niskie straty mocy.
• Ruchome uchwyty: Metalowe uchwyty są odizolowane od części pod napięciem, co zwiększa bezpieczeństwo personelu podczas prac eksploatacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Wkładka spełnia wymagania normy IEC 60269-2 (układ bezpiecznikowy A), co definiuje jej charakterystykę czasowo-prądową oraz wymiary mechaniczne. Jest również w pełni zgodna z normą DIN 43620, co zapewnia kompatybilność z większością podstaw bezpiecznikowych dostępnych na rynku. Dodatkowo, certyfikacja VDE 0636-2 potwierdza najwyższą jakość wykonania i bezpieczeństwo użytkowania w instalacjach niskiego napięcia do 500V AC.

Zastosowanie

Wkładka NH2 400A znajduje szerokie zastosowanie w sektorze B2B, szczególnie w miejscach, gdzie wymagana jest niezawodna ochrona aparatury rozdzielczej. Jest dedykowana do:

• Głównych rozdzielnic niskiego napięcia w zakładach przemysłowych.
• Zabezpieczania linii zasilających o dużym przekroju przewodów.
• Ochrony transformatorów oraz silników (przy uwzględnieniu charakterystyki zwłocznej).
• Systemów kompensacji mocy biernej oraz baterii kondensatorów.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej 400NHG2B należy przestrzegać zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Narzędzia: Do montażu i demontażu wkładki należy bezwzględnie używać atestowanego uchwytu izolacyjnego (manewrowego) do bezpieczników NH.
• Kontrola styków: Przed instalacją należy upewnić się, że szczęki w podstawie bezpiecznikowej są czyste i zapewniają odpowiedni docisk, co zapobiega przegrzewaniu się styków nożowych.
• Środowisko: Wkładka powinna być montowana w obudowach zapewniających odpowiedni stopień ochrony (IP) dostosowany do warunków otoczenia.
• Weryfikacja parametrów: Przed włożeniem wkładki należy potwierdzić, że napięcie znamionowe sieci nie przekracza 500V AC, a prąd znamionowy jest dobrany zgodnie z projektem instalacji.

FAQ

1. Co oznacza charakterystyka gL/gG?
Jest to charakterystyka pełnozakresowa, ogólnego przeznaczenia. Chroni zarówno przed przeciążeniami, jak i zwarciami. Jest to standard w ochronie kabli i przewodów.

2. Czy wkładka posiada wskaźnik zadziałania?
Tak, model ten wyposażony jest w podwójny wskaźnik (dual indicator), który wizualnie sygnalizuje przepalenie elementu topikowego, ułatwiając diagnostykę.

3. Czy można stosować tę wkładkę w instalacjach prądu stałego (DC)?
Głównym przeznaczeniem wkładki jest prąd przemienny (AC) do 500V. W przypadku aplikacji DC należy skonsultować się z dokumentacją techniczną producenta w celu weryfikacji dopuszczalnych parametrów pracy.
