Wkładka bezpiecznikowa zwłoczna NH2 gL/gG 315A 500V, podwójny wskaźnik (zwłoczna) | 315NHG2B Eaton

Opis i Kluczowe Cechy

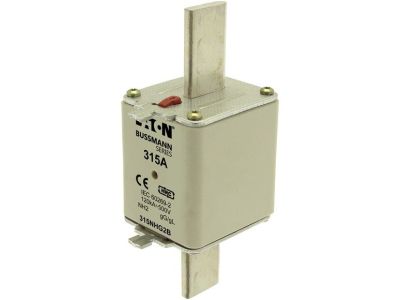

Wkładka bezpiecznikowa EATON o oznaczeniu 315NHG2B to wysokiej klasy element zabezpieczający, zaprojektowany do pracy w profesjonalnych instalacjach elektroenergetycznych. Produkt charakteryzuje się rozmiarem NH2 (wielkość gabarytowa 2) oraz prądem znamionowym wynoszącym 315A, co pozwala na skuteczną ochronę obwodów o dużym obciążeniu. Charakterystyka gL/gG (ogólnego przeznaczenia) zapewnia optymalną ochronę zarówno przed skutkami zwarć, jak i przeciążeń, co jest kluczowe dla zachowania ciągłości zasilania i bezpieczeństwa infrastruktury.

• Zdolność wyłączania: Imponująca wartość 120 kA gwarantuje bezpieczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych.
• Podwójny wskaźnik zadziałania: Wyposażenie wkładki w podwójny system sygnalizacji pozwala na szybką identyfikację przepalonego bezpiecznika, co znacząco skraca czas przestoju serwisowego.
• Konstrukcja: Kwadratowy korpus wykonany z wysokiej jakości ceramiki oraz styki nożowe zapewniają niskie straty mocy i doskonałą przewodność elektryczną.
• Ruchome uchwyty: Zastosowanie metalowych, ruchomych uchwytów ułatwia montaż i demontaż wkładki przy użyciu standardowych uchwytów izolacyjnych (uchwytów PWT).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Wkładka spełnia wymagania normy IEC 60269-2 (układ bezpiecznikowy A), co definiuje jej parametry elektryczne i wymiarowe. Zgodność z normą DIN 43620 gwarantuje pełną kompatybilność z podstawami bezpiecznikowymi i rozłącznikami listwowymi różnych producentów. Dodatkowo, certyfikacja VDE 0636-2 potwierdza najwyższy standard bezpieczeństwa użytkowania na rynku europejskim.

Zastosowanie

Wkładka NH2 315A znajduje szerokie zastosowanie w sektorze B2B, szczególnie w miejscach wymagających niezawodnej ochrony aparatury rozdzielczej. Jest idealnym rozwiązaniem do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrony kabli i przewodów przed skutkami przeciążeń termicznych.
• Zastosowań w przemyśle ciężkim, gdzie występują wysokie prądy rozruchowe i wymagana jest charakterystyka zwłoczna.
• Zabezpieczania baterii kondensatorów oraz układów sterowania silnikami.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej 315NHG2B należy przestrzegać zasad bezpieczeństwa i dobrych praktyk inżynierskich. Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel przy użyciu atestowanego uchwytu izolacyjnego (tzw. rączki do bezpieczników). Przed osadzeniem wkładki w podstawie NH2, należy upewnić się, że styki szczękowe podstawy są czyste i nie wykazują śladów nadpalenia, co zapobiega nadmiernemu wzrostowi temperatury na złączu. Należy również zweryfikować, czy prąd znamionowy 315A oraz napięcie 500V są odpowiednio dobrane do parametrów chronionego obwodu.

FAQ

• Co oznacza charakterystyka gL/gG? Jest to charakterystyka pełnozakresowa, przeznaczona do ochrony ogólnej. Chroni urządzenia zarówno przed niewielkimi przeciążeniami, jak i gwałtownymi zwarciami.
• Czy wkładka posiada wskaźnik zadziałania? Tak, model ten posiada podwójny wskaźnik, który wizualnie sygnalizuje stan wkładki, ułatwiając diagnostykę bez konieczności użycia miernika.
• Czy można stosować tę wkładkę w instalacjach 400V? Tak, napięcie znamionowe 500V jest napięciem maksymalnym, co oznacza, że wkładka może bezpiecznie pracować w standardowych sieciach 400V AC.
