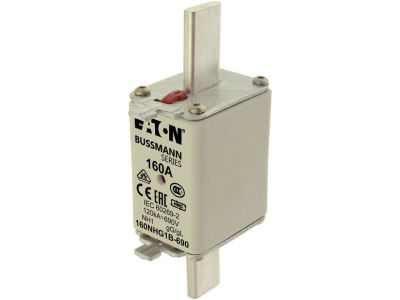

Wkładka bezpiecznikowa zwłoczna NH1 gL/gG 160A 500V, podwójny wskaźnik (zwłoczna) | 160NHG1B Eaton

Alternatywny kod produktu: 160NHG1B

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa zwłoczna NH1 gL/gG o prądzie znamionowym 160 A i napięciu AC 500 V przeznaczona do ochrony obwodów przed przeciążeniami i zwarciami. Wyposażona w podwójny wskaźnik zadziałania ułatwiający szybką identyfikację przepalonej wkładki. Korpus kwadratowy ze stykami nożowymi zapewnia pewny montaż w podstawach bezpiecznikowych NH1. Produkt spełnia wymagania norm IEC 60269-2, DIN 43620 oraz VDE 0636-2.

• Prąd znamionowy 160 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. w liniach zasilających rozdzielnice główne.
• Napięcie znamionowe AC 500 V: zapewnia kompatybilność z instalacjami niskiego napięcia w przemyśle i budownictwie.
• Charakterystyka gL/gG (zwłoczna): chroni przed przeciążeniami i zwarciami, jednocześnie tolerując krótkotrwałe prądy rozruchowe silników i transformatorów.
• Zdolność wyłączania 120 kA: gwarantuje bezpieczne przerwanie prądów zwarciowych o dużej wartości, minimalizując ryzyko uszkodzenia instalacji.
• Podwójny wskaźnik zadziałania: dwie oddzielne sygnalizacje (mechaniczna i optyczna) ułatwiają szybką lokalizację przepalonej wkładki podczas przeglądów.

Zgodność z Normami

Wkładka bezpiecznikowa 160NHG1B jest zgodna z normami IEC 60269-2, DIN 43620 oraz VDE 0636-2. Posiada certyfikat CE potwierdzający spełnienie wymogów Unii Europejskiej.

Zastosowanie

Wkładka przeznaczona do ochrony kabli, przewodów, urządzeń odbiorczych i transformatorów w instalacjach przemysłowych oraz budynkach użyteczności publicznej. Sprawdza się w rozdzielnicach głównych, podrozdzielniach i szafach sterowniczych.

• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielniach.
• Ochrona silników elektrycznych przed przeciążeniami i zwarciami w układach rozruchowych.
• Ochrona transformatorów energetycznych i dławików w instalacjach przemysłowych.
• Zabezpieczenie obwodów odbiorczych w budynkach komercyjnych i użyteczności publicznej.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH1 (np. z uchwytem SD1-D). Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego obwodu. Moment dokręcania śrub podstawy zgodnie z dokumentacją producenta podstawy. Po zamontowaniu sprawdź działanie wskaźnika zadziałania.

FAQ

• Co oznacza podwójny wskaźnik zadziałania? Wkładka posiada dwa niezależne wskaźniki (mechaniczny i optyczny), które sygnalizują przepalenie bezpiecznika. Dzięki temu łatwiej zlokalizować uszkodzoną wkładkę nawet w trudno dostępnych miejscach.
• Jaka jest różnica między charakterystyką gL a gG? Wkładki oznaczone gL/gG to uniwersalna charakterystyka zwłoczna. Chronią zarówno przed przeciążeniami (gG – ogólnego zastosowania), jak i zwarciami (gL – ochrona linii). Są odpowiednie do ochrony kabli, silników i transformatorów.
• Czy wkładka 160NHG1B jest kompatybilna z podstawami SD1-D? Tak, producent wymienia opcjonalny uchwyt bezpiecznika SD1-D jako dedykowane akcesorium do tej wkładki. Użycie odpowiedniej podstawy zapewnia prawidłowe połączenie i bezpieczeństwo.
