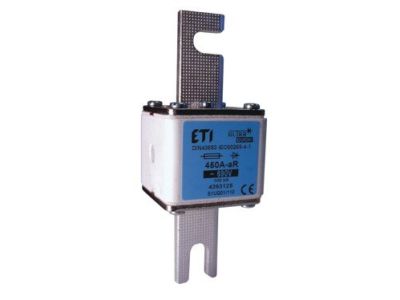

Wkładka bezpiecznikowa (topikowa) NHS3/110/M 1400A aR 690V ultraszybka / Zaciski śrubowe S | 004745734 Eti

Alternatywny kod produktu: S3MUQ02/110/1400A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) oznaczona symbolem 004745734, seria NHS3/110/M, to element zabezpieczający o charakterystyce aR (ultraszybki) przystosowany do pracy przy napięciu 690 V AC i prądzie znamionowym 1400 A. Dzięki bardzo krótkiemu czasowi wyłączania skutecznie ogranicza prąd zwarciowy i chroni wrażliwe urządzenia półprzewodnikowe. Wyposażona w zaciski śrubowe typu S, umożliwiające pewne i trwałe przyłączenie przewodów w instalacjach przemysłowych.

• Prąd znamionowy 1400 A: Zapewnia bezpieczną pracę w obwodach o bardzo dużym obciążeniu, eliminując ryzyko przegrzania i niekontrolowanego zadziałania w warunkach normalnej eksploatacji.
• Napięcie znamionowe 690 V AC: Przystosowany do sieci przemysłowych o podwyższonym napięciu, gwarantuje odpowiednią wytrzymałość dielektryczną i izolację.
• Charakterystyka aR – ultraszybkie działanie: Reaguje w ciągu milisekund na prądy zwarciowe, co minimalizuje energię przepływającą przez zabezpieczany półprzewodnik i chroni go przed uszkodzeniem termicznym.
• Zaciski śrubowe typu S: Ułatwiają szybki i bezpieczny montaż przewodów o odpowiednim przekroju, zapewniając niską rezystancję styku i stabilność połączenia.
• Wkładka topikowa w rozmiarze NHS3/110: Kompatybilna z dedykowanymi podstawami bezpiecznikowymi, co ułatwia wymianę i serwis w rozdzielnicach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE. Produkt został zaprojektowany i wytworzony zgodnie z powszechnie uznanymi standardami dla wkładek topikowych stosowanych w zabezpieczeniach półprzewodników, co potwierdza jego niezawodność i bezpieczeństwo w instalacjach przemysłowych.

Zastosowanie

Wkładka NHS3/110/M aR znajduje zastosowanie wszędzie tam, gdzie wymagana jest ultraszybka ochrona przed skutkami zwarć w obwodach z elementami półprzewodnikowymi. Dzięki wysokiemu prądowi znamionowemu i napięciu sprawdza się w ciężkich warunkach przemysłowych.

• Zabezpieczanie falowników, przekształtników częstotliwości oraz zasilaczy impulsowych przed prądami zwarciowymi.
• Ochrona prostowników, tyrystorów i tranzystorów IGBT w układach napędowych i sterowania silnikami.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach zakładów przemysłowych, gdzie wymagane jest szybkie wyłączenie przy napięciu 690 V.
• Zabezpieczanie obwodów DC w systemach magazynowania energii oraz zasilaniu awaryjnym (UPS), przy zachowaniu odpowiednich parametrów dla prądu stałego.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV lub powyżej, zależnie od instalacji). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Wkładkę należy umieścić w dedykowanej podstawce bezpiecznikowej zgodnej z serią NHS3/110. Przewody przyłączaj do zacisków śrubowych typu S z momentem dokręcania określonym w dokumentacji technicznej producenta. Przekrój przewodów dobierz do prądu znamionowego 1400 A oraz warunków zwarciowych. Po montażu sprawdź poprawność połączeń i ciągłość obwodu.

FAQ

• Czy ta wkładka nadaje się do zabezpieczania silników? Nie. Charakterystyka aR (ultraszybka) jest przeznaczona wyłącznie do ochrony półprzewodników. Do zabezpieczania silników stosuje się wkładki o charakterystyce gL/gG lub aM. Użycie aR w obwodzie silnikowym grozi nieprawidłowym zadziałaniem i uszkodzeniem wkładki.
• Jaki jest maksymalny prąd zwarciowy, który ta wkładka może wyłączyć? Dane dotyczące zdolności wyłączania nie zostały podane w karcie katalogowej. Aby dobrać odpowiednią wkładkę do konkretnego obwodu, należy sprawdzić parametry zwarciowe w dokumentacji technicznej producenta lub skontaktować się z doradcą technicznym.
• Czy można ją montować w standardowej podstawce bezpiecznikowej NH? Wkładka oznaczona jest jako NHS3/110/M, co wskazuje na rozmiar i serię. Do montażu należy użyć podstawki bezpiecznikowej przystosowanej do rozmiaru NHS3 (110 mm). Przed zakupem upewnij się, że posiadana podstawa jest kompatybilna z tym modelem.
