Wkładka bezpiecznikowa (topikowa) NHS2/110 350A gBat 800V DC Magazyny energii / Zaciski śrubowe S | 004724346 Eti

Alternatywny kod produktu: S2 bat/110/350A/800V DC

Opis i Kluczowe Cechy

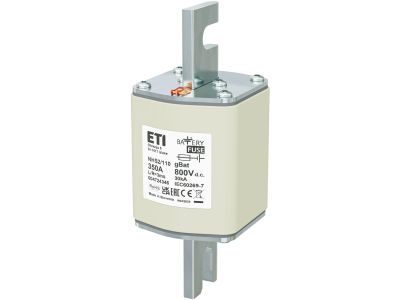

Wkładka bezpiecznikowa (topikowa) NHS2/110 typu gBat o prądzie znamionowym 350 A i napięciu znamionowym 800 V DC, przeznaczona do ochrony akumulatorów oraz magazynów energii w systemach prądu stałego. Wyposażona w zaciski śrubowe S, które zapewniają pewne i trwałe połączenie przewodów. Symbol katalogowy: 004724346. Wkładka w standardowym rozmiarze NHS2/110 pasuje do powszechnie stosowanych podstaw bezpiecznikowych NH2.

• Prąd znamionowy 350 A: Umożliwia zabezpieczenie wysokoprądowych obwodów magazynów energii i instalacji DC przy zachowaniu odpowiedniego marginesu bezpieczeństwa termicznego styków.
• Napięcie znamionowe 800 V DC: Dedykowane do systemów fotowoltaicznych, magazynów energii i przemysłowych instalacji prądu stałego o podwyższonym napięciu.
• Charakterystyka gBat: Specjalna, zwłoczna charakterystyka topikowa optymalizująca ochronę akumulatorów – skutecznie wyłącza zwarcia, jednocześnie tolerując krótkotrwałe przeciążenia charakterystyczne dla procesów ładowania/rozładowania.
• Zaciski śrubowe S: Ułatwiają szybki i pewny montaż przewodów o odpowiednim przekroju, minimalizując ryzyko poluzowania połączenia w warunkach wibracji lub zmian temperatury.
• Rozmiar NHS2/110: Zgodny z popularną serią podstaw bezpiecznikowych NH2, co pozwala na łatwą integrację z istniejącymi rozdzielnicami i rozłącznikami bezpiecznikowymi.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw niskonapięciowych (LVD) i posiada certyfikat CE. Zgodny z ogólnymi europejskimi normami dla wkładek bezpiecznikowych przeznaczonych do systemów prądu stałego. Montaż należy przeprowadzać zgodnie z obowiązującymi przepisami i dokumentacją producenta.

Zastosowanie

Wkładka topikowa NHS2/110 gBat znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie obwodów prądu stałego przed skutkami przeciążeń i zwarć. Rekomendowana do:

• Ochrony akumulatorów oraz modułów bateryjnych w magazynach energii (systemy BESS).
• Zabezpieczania łańcuchów paneli fotowoltaicznych w instalacjach PV wysokiego napięcia (do 800 V DC).
• Stosowania w rozłącznikach bezpiecznikowych w przemysłowych systemach zasilania awaryjnego (UPS) i sterowania maszynami.
• Ochrony obwodów DC w stacjach ładowania pojazdów elektrycznych oraz w elektroenergetycznych systemach pomocniczych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do pracy bezwzględnie odłączyć napięcie od obwodu. Wkładkę należy umieszczać w dedykowanej podstawie bezpiecznikowej (np. serii NHS2/110) zamontowanej na szynie TH35 lub w obudowie rozłącznika. Moment dokręcania zacisków śrubowych oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami (prąd 350 A wymaga odpowiednio dużego przekroju). Po zamontowaniu sprawdzić poprawność osadzenia wkładki w uchwycie podstawy.

FAQ

• Czy wkładka nadaje się do ochrony magazynów energii? Tak, została zaprojektowana specjalnie do ochrony akumulatorów i magazynów energii w systemach DC. Charakterystyka gBat zapewnia selektywność i odporność na typowe przeciążenia występujące podczas ładowania.
• Jakie napięcie maksymalne może być przyłożone? Napięcie znamionowe wynosi 800 V DC. Nie należy stosować wkładki w obwodach prądu przemiennego (AC) ani przy wyższym napięciu stałym.
• Czy potrzebuję specjalnej podstawy bezpiecznikowej? Wkładka ma rozmiar NHS2/110, który jest zgodny ze standardowymi podstawami bezpiecznikowymi serii NH2. Należy użyć podstawy dopasowanej do prądu 350 A i napięcia 800 V DC.
