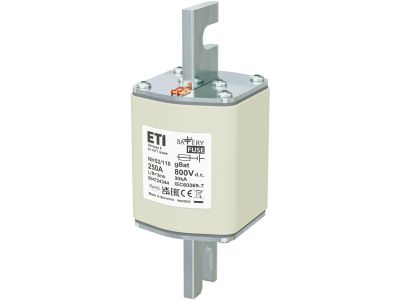

Wkładka bezpiecznikowa (topikowa) NHS2/110 250A gBat 800V DC Magazyny energii / Zaciski śrubowe S | 004724344 Eti

Alternatywny kod produktu: S2 bat/110/250A/800V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NHS2/110 o oznaczeniu 004724344, przeznaczona do ochrony akumulatorów i magazynów energii w instalacjach prądu stałego (DC). Dzięki prądzie znamionowemu 250 A i wytrzymałości napięciowej 800 V DC zapewnia skuteczne odcięcie obwodu przy przeciążeniach i zwarciu. Charakterystyka gBat jest dedykowana do specyficznych wymagań baterii – szybkie i bezpieczne wyłączanie bez ryzyka ponownego zapłonu łuku. Wyposażona w zaciski śrubowe typu S umożliwiające pewne i trwałe podłączenie przewodów.

• Prąd znamionowy 250 A: Zabezpiecza obwody o dużym obciążeniu w magazynach energii, systemach ESS i stacjach ładowania DC bez ryzyka przegrzania styków.
• Napięcie 800 V DC: Gwarantuje bezpieczną pracę w aplikacjach wysokonapięciowego prądu stałego, typowych dla fotowoltaiki i magazynów energii.
• Charakterystyka gBat: Specjalnie zaprojektowana do ochrony akumulatorów – umożliwia szybkie wyłączenie w przypadku uszkodzenia ogniwa, ograniczając ryzyko pożaru.
• Zaciski śrubowe S: Ułatwiają bezpieczny montaż przewodów o dużym przekroju, zapewniając niską rezystancję przejścia i pewne połączenie mechaniczne.
• Konstrukcja topikowa: Niezawodna i prosta w wymianie – w przypadku zadziałania wkładkę można szybko zastąpić nową, minimalizując przestój instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa NHS2/110 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Zgodność z odpowiednimi standardami dotyczącymi bezpieczników topikowych prądu stałego gwarantuje niezawodne działanie w systemach ochrony akumulatorów i magazynów energii.

Zastosowanie

Wkładka topikowa gBat 250 A / 800 V DC znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie obwodów prądu stałego przed zwarciem i przeciążeniem, szczególnie w nowoczesnych systemach magazynowania energii.

• Ochrona akumulatorów w magazynach energii (ESS) – zabezpiecza ogniwa przed skutkami wewnętrznych uszkodzeń.
• Zabezpieczenie stringów fotowoltaicznych DC – odcina obwód w przypadku awarii paneli lub inwertera.
• Systemy zasilania awaryjnego (UPS) z bateryjnym podtrzymaniem – chroni baterię i przekształtnik DC/AC.
• Instalacje off-grid i stacje ładowania pojazdów elektrycznych – zapewnia bezpieczeństwo w obwodach DC o napięciu do 800 V.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (np. typ NH). Zaciski śrubowe S dokręcać momentem zgodnym z dokumentacją producenta podstawy – nie przekraczać zalecanego momentu. Przekrój przewodów dobrać do prądu znamionowego 250 A oraz dopuszczalnego spadku napięcia, uwzględniając warunki chłodzenia. Przed włożeniem nowej wkładki sprawdzić stan styków i brak zanieczyszczeń.

FAQ

• Czym różni się charakterystyka gBat od standardowej gG/gL? Charakterystyka gBat jest zoptymalizowana do ochrony akumulatorów – zapewnia szybsze wyłączanie przy typowych uszkodzeniach ogniw (np. zwarcia wewnętrzne) przy jednoczesnym unikaniu niepotrzebnych zadziałań podczas normalnych impulsów ładowania.
• Czy wkładkę można stosować w obwodach prądu przemiennego AC? Nie, wkładka przeznaczona jest wyłącznie do pracy w obwodach prądu stałego (DC) o napięciu do 800 V DC. Stosowanie w AC może prowadzić do nieprawidłowego gaszenia łuku i ryzyka pożaru.
• Jaki jest moment dokręcania zacisków śrubowych S? Zalecany moment dokręcania zależy od wykorzystanej podstawy bezpiecznikowej. Należy postępować zgodnie z instrukcją montażu producenta podstawy – typowo dla zacisków śrubowych w rozmiarze NH2 mieści się w zakresie 2,5–4,5 Nm.
