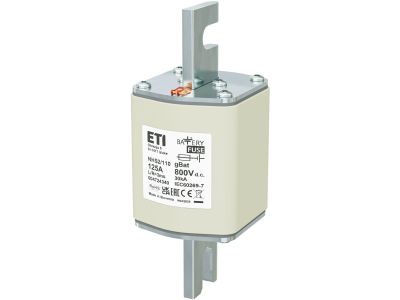

Wkładka bezpiecznikowa (topikowa) NHS2/110 125A gBat 800V DC Magazyny energii / Zaciski śrubowe S | 004724340 Eti

Alternatywny kod produktu: S2 bat/110/125A/800V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NHS2/110 gBat 125A 800V DC to specjalistyczny element zabezpieczający przeznaczony do ochrony akumulatorów oraz magazynów energii. Model wyposażono w zaciski śrubowe typu S, co zapewnia pewne i trwałe połączenie przewodów. Dzięki prądowi znamionowemu 125 A oraz napięciu stałemu 800 V DC wkładka skutecznie chroni obwody przed zwarciami i przeciążeniami w systemach DC dużej mocy.

• Prąd znamionowy 125 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania i nadmiernego wzrostu temperatury styków.
• Napięcie znamionowe 800 V DC: Przystosowana do wysokonapięciowych instalacji stałoprądowych, typowych dla nowoczesnych magazynów energii i systemów fotowoltaicznych.
• Charakterystyka gBat: Specjalnie zaprojektowana do ochrony akumulatorów – zapewnia selektywność i szybkie wyłączenie w przypadku zwarć wewnętrznych.
• Zaciski śrubowe S: Umożliwiają szybki i pewny montaż przewodów bez specjalistycznych narzędzi, co ułatwia instalację i serwis.
• Wielkość NHS2/110: Standardowy wymiar pasujący do większości rozłączników bezpiecznikowych serii NHS, kompatybilny z typowymi podstawami.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wkładek bezpiecznikowych stosowanych w instalacjach stałoprądowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami oraz standardami bezpieczeństwa eksploatacyjnego.

Zastosowanie

Wkładka NHS2/110 gBat dedykowana jest do obwodów prądu stałego wymagających niezawodnego zabezpieczenia nadprądowego. Znajduje zastosowanie przede wszystkim w systemach magazynowania energii, a także w innych aplikacjach DC o podwyższonym napięciu.

• Ochrona akumulatorów litowo-jonowych, kwasowo-ołowiowych oraz innych typów baterii przed skutkami zwarć i przeciążeń.
• Zabezpieczenie obwodów ładowania i rozładowania w magazynach energii przemysłowych i domowych.
• Stosowanie w rozdzielnicach DC instalacji fotowoltaicznych jako member ochrony łańcuchów paneli.
• Zastosowanie w systemach UPS oraz zasilaczach buforowych, gdzie wymagana jest wysoka niezawodność przy napięciu stałym do 800 V.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że nie występuje niebezpieczne napięcie resztkowe. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej (np. serii NHS) na szynie montażowej TH35 (DIN). Moment dokręcania zacisków śrubowych zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobierać do prądu znamionowego 125 A, uwzględniając normy instalacyjne. Po wymianie wkładki sprawdzić poprawność działania zabezpieczenia.

FAQ

• Czy wkładka nadaje się do ochrony magazynów energii z ogniwami litowymi? Tak, charakterystyka gBat została opracowana specjalnie z myślą o zabezpieczaniu akumulatorów, w tym litowo-jonowych, zapewniając szybkie wyłączenie w przypadku zwarcia.
• Jaka jest różnica między wkładką gBat a standardową wkładką gG? Wkładka gBat ma bardziej stromą charakterystykę czasowo-prądową, co minimalizuje ryzyko uszkodzenia baterii przy zwarciu, podczas gdy wkładka gG jest przeznaczona do ogólnych zastosowań przemysłowych.
• Czy można stosować tę wkładkę w obwodach prądu przemiennego? Nie, wkładka jest dedykowana wyłącznie do obwodów prądu stałego (DC) o napięciu do 800 V. W obwodach AC może nie zadziałać poprawnie i stwarzać zagrożenie.
