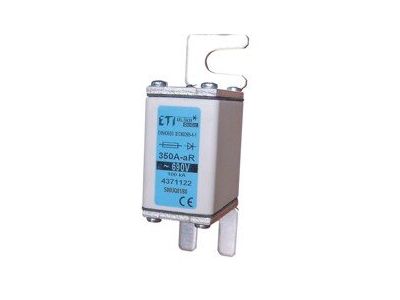

Wkładka bezpiecznikowa (topikowa) NHS00/80 350A aR 690V ultraszybka / Zaciski śrubowe S | 004371122 Eti

Alternatywny kod produktu: S00UQ01/80/350A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) w rozmiarze NHS00/80, model aR o prądzie znamionowym 350A i napięciu 690V, przeznaczona do ultraszybkiego wyłączania prądów zwarciowych w układach energoelektronicznych. Wyposażona w zaciski śrubowe S zapewniające pewne i trwałe połączenie przewodów. Symbol katalogowy 004371122.

• Prąd znamionowy 350 A: Zabezpiecza obwody o znacznym obciążeniu prądowym bez ryzyka przegrzania, odpowiednia do zastosowań przemysłowych.
• Napięcie pracy 690 V AC: Umożliwia stosowanie w układach o podwyższonym napięciu, zapewniając odpowiednią izolację i bezpieczeństwo.
• Charakterystyka aR (ultraszybka): Chroni czułe półprzewodniki (diody, tyrystory, IGBT) przed skutkami zwarć w ciągu milisekund, minimalizując ryzyko uszkodzeń.
• Zaciski śrubowe S: Ułatwiają montaż i demontaż w podstawie bezpiecznikowej, gwarantując niską rezystancję styku i odporność na wibracje.
• Rozmiar NHS00/80: Kompatybilna z podstawami bezpiecznikowymi zgodnymi z tym standardem, co upraszcza wymianę i modernizację istniejących instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dla bezpieczników typu aR, posiada oznaczenie CE i jest przeznaczona do stosowania w obwodach ochrony półprzewodników zgodnie z obowiązującymi przepisami branżowymi.

Zastosowanie

Ultraszybka wkładka topikowa aR znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i niezawodna ochrona elementów półprzewodnikowych przed prądami zwarciowymi.

• Ochrona wejść prostowników, falowników i zasilaczy impulsowych w przemyśle energoelektronicznym.
• Zabezpieczanie obwodów przemienników częstotliwości, serwonapędów i sterowników PLC.
• Stosowanie w rozdzielnicach niskiego napięcia w obwodach o wysokich wymaganiach dynamicznych (np. spawarki, piece indukcyjne).
• Ochrona ogniw fotowoltaicznych i przekształtników sieciowych w instalacjach OZE.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP, po uprzednim odłączeniu napięcia od obwodu. Należy umieścić wkładkę w dedykowanej podstawie bezpiecznikowej NHS00/80. Przekrój przewodów oraz moment dokręcania zacisków śrubowych S – zgodnie z dokumentacją producenta podstawy. Przed uruchomieniem upewnić się, że wkładka jest prawidłowo osadzona i zabezpieczona przed przypadkowym wypadnięciem.

FAQ

• Co oznacza symbol aR w wkładce bezpiecznikowej? Litera "a" oznacza zakres zastosowania: ochrona przed zwarciem (bez zdolności do wyłączania przeciążeń), "R" to ultraszybkie działanie dedykowane do ochrony półprzewodników.
• Czy wkładkę aR można stosować w obwodach prądu stałego (DC)? Podane napięcie 690 V dotyczy prądu przemiennego (AC). W przypadku DC należy sprawdzić dane katalogowe producenta – zwykle napięcie DC jest niższe; w razie wątpliwości należy skonsultować się z dostawcą.
• Jaka jest szerokość wkładki (ilość modułów)? Wkładka NHS00/80 ma określony rozmiar fizyczny, ale nie jest to standardowa szerokość modułu (18 mm). Montowana jest w specjalistycznych podstawach bezpiecznikowych – wymiary podaje producent podstawy.
