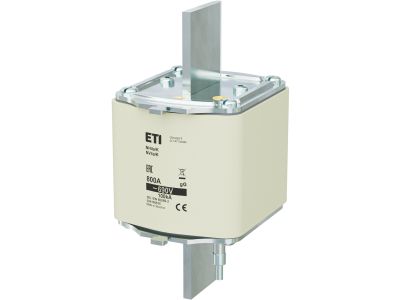

Wkładka bezpiecznikowa (topikowa) NH4a/K 800A gG 690V zwłoczna / Z wybijakiem | 004116188 Eti

Alternatywny kod produktu: NH4a/K gG 800A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH4a/K 800A gG 690V zwłoczna z wybijakiem (symbol 004116188) to wysokoprądowy element zabezpieczający przeznaczony do ochrony obwodów dystrybucyjnych w instalacjach przemysłowych i energetycznych. Dzięki prądowi znamionowemu 800 A oraz napięciu 690 V zapewnia skuteczną ochronę przed zwarciem i przeciążeniem w wymagających aplikacjach. Wybijak umożliwia sygnalizację przepalenia bezpiecznika, co ułatwia diagnostykę i skraca czas przestoju.

• Prąd znamionowy 800 A: Gwarantuje bezpieczną pracę w obwodach o bardzo dużym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia przewodów.
• Napięcie znamionowe 690 V AC: Dopasowany do sieci przemysłowych oraz rozdzielnic głównych, umożliwia niezawodne działanie w instalacjach trójfazowych.
• Charakterystyka gG (zwłoczna): Odporny na krótkotrwałe przeciążenia rozruchowe, idealny do ochrony kabli, silników i transformatorów o wysokim prądzie rozruchowym.
• Wybijak (sygnalizacja przepalenia): Mechaniczny wskaźnik stanu bezpiecznika – po zadziałaniu wysuwa się, umożliwiając szybką identyfikację uszkodzonej wkładki bez konieczności demontażu.
• Wielkość NH4a/K: Standardowy wymiar dla rozłączników bezpiecznikowych, kompatybilny z powszechnie stosowanymi podstawami NH.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada deklarację zgodności CE. Zastosowana konstrukcja i materiały gwarantują bezpieczną eksploatację w instalacjach przemysłowych zgodnie z dobrą praktyką inżynierską.

Zastosowanie

Wkładka bezpiecznikowa NH4a/K 800A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed zwarciem i przeciążeniem w obwodach o wysokim prądzie znamionowym.

• Ochrona głównych rozdzielnic nn i szaf zasilających w obiektach przemysłowych.
• Zabezpieczenie kabli energetycznych oraz listw zasilających o dużym przekroju.
• Ochrona silników elektrycznych, transformatorów i urządzeń o wysokim prądzie rozruchowym.
• Stosowanie w inteligentnych systemach dystrybucji energii z możliwością sygnalizacji przepalenia (wybijak).

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Wkładkę należy montować w dedykowanej podstawie bezpiecznikowej zgodnej z wymiarami NH4a/K. Dokręcaj śruby z momentem obrotowym podanym przez producenta podstawy. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 800 A oraz warunków instalacji. Po wymianie sprawdź poprawność połączeń i działanie wybijaka.

FAQ

• Czy wkładka ma wbudowane podświetlenie LED? Nie – wkładka wyposażona jest w mechaniczny wybijak, który wysuwa się po przepaleniu, pełniąc funkcję sygnalizacji stanu. Nie posiada podświetlenia.
• Jaki jest stopień ochrony IP tej wkładki? Stopień ochrony IP nie jest określony dla samej wkładki – zależy od zastosowanej podstawy bezpiecznikowej i obudowy rozdzielnicy. Wkładka przeznaczona jest do montażu wewnątrz rozdzielnic przemysłowych.
• Do czego służy wybijak? Wybijak to element mechaniczny, który po zadziałaniu bezpiecznika wysuwa się na zewnątrz, wskazując wizualnie przepalenie wkładki. Umożliwia szybką identyfikację uszkodzonego bezpiecznika bez konieczności demontażu i pomiarów.
