Wkładka bezpiecznikowa (topikowa) NH4a/K 500A gG 690V zwłoczna / Z wybijakiem | 004116186 Eti

Alternatywny kod produktu: NH4a/K gG 500A/690V

Opis i Kluczowe Cechy

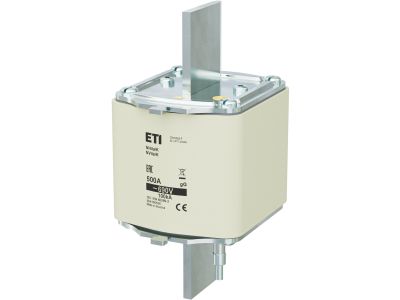

Wkładka bezpiecznikowa (topikowa) NH4a/K o prądzie znamionowym 500 A i napięciu 690 V AC w charakterystyce gG (zwłoczna) z wybijakiem mechanicznym. Produkt przeznaczony do montażu w podstawach bezpiecznikowych NH, zapewniający selektywną ochronę przeciwzwarciową i przeciążeniową w instalacach przemysłowych i energetycznych. Symbol katalogowy: 004116186.

• Prąd znamionowy 500 A: Umożliwia bezpieczne zabezpieczanie obwodów o dużym obciążeniu, np. szyn zbiorczych, linii kablowych lub rozdzielnic głównych.
• Napięcie 690 V AC: Gwarantuje niezawodne działanie w sieciach przemysłowych o podwyższonym napięciu, typowych dla obiektów produkcyjnych i energetyki.
• Charakterystyka gG (zwłoczna): Zapewnia selektywność z innymi zabezpieczeniami, umożliwiając przepływ prądów rozruchowych silników i transformatorów bez zbędnego wyłączania.
• Wybijak mechaniczny: Sygnalizuje zadziałanie wkładki (przepalenie) poprzez wysunięcie wskaźnika, ułatwiając szybką identyfikację uszkodzonego toru prądowego.
• Rozmiar NH4a/K: Kompatybilny z odpowiednimi podstawami i stycznikami bezpiecznikowymi, zapewniający łatwy montaż i wymianę w standardowych rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich (DIN, EN) oraz posiada certyfikat CE. Wkładka bezpiecznikowa została zaprojektowana zgodnie z powszechnie uznanymi standardami dla wkładek topikowych w rozmiarze NH, stosowanymi w instalacach przemysłowych. Dokładne oznaczenia norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Wkładka bezpiecznikowa NH4a/K 500 A gG znajduje zastosowanie w zabezpieczaniu obwodów o wysokim prądzie znamionowym, szczególnie tam, gdzie wymagana jest selektywność i odporność na przepięcia łączeniowe.

• Ochrona szyn głównych oraz rozdzielnic przemysłowych w zakładach produkcyjnych.
• Zabezpieczanie linii kablowych zasilających transformatory, piece, sprężarki i inne urządzenia o dużym poborze prądu.
• Stosowanie w energetycznych stacjach transformatorowych oraz rozdzielnicach głównych budynków.
• Ochrona obwodów silników indukcyjnych oraz urządzeń z dużymi prądami rozruchowymi (charakterystyka gG pozwala na przeciążenia krótkotrwałe).

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych może być wykonywana wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (grupa 1. kV). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania od obwodu i upewnić się, że obwód jest odłączony – wyjąć wkładkę z podstawy dopiero po upewnieniu się co do braku napięcia. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH (rozmiar NH4a/K) zgodnie z kierunkiem oznaczonym na obudowie. Przekrój przewodów przyłączanych do podstawy dobrać do prądu znamionowego 500 A. Moment dokręcania śrub zaciskowych podstawy stosować zgodnie z dokumentacją producenta. Nie przekraczać dopuszczalnego prądu znamionowego wkładki – zastosowanie wkładki o wyższym prądzie niż wymagany może spowodować brak ochrony przed przeciążeniem.

FAQ

• Czy wkładka bezpiecznikowa NH4a/K 500 A jest zwłoczna? Tak, posiada charakterystykę gG (zwłoczna), co oznacza, że wytrzymuje krótkotrwałe przeciążenia – jest przeznaczona do zabezpieczania obwodów ogólnego przeznaczenia (przeciążenie + zwarcie).
• Do jakiego napięcia można używać tej wkładki? Napięcie znamionowe wynosi 690 V AC – może być stosowana w sieciach przemysłowych o napięciu do 690 V (np. 400 V, 500 V, 690 V).
• Co oznacza wybijak mechaniczny? Wybijak wysuwa się po zadziałaniu bezpiecznika, dając widoczny sygnał mechaniczny (np. w formie czerwonego trzpienia). Ułatwia to szybkie zlokalizowanie przepalonej wkładki bez użycia przyrządów pomiarowych.
