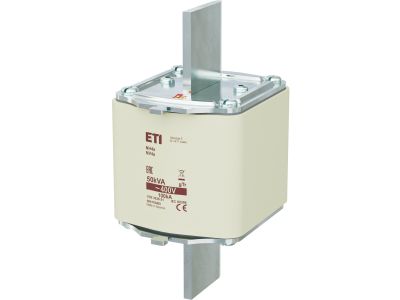

Wkładka bezpiecznikowa (topikowa) NH4a 72A gTr 400V 50kVA transformatorowa | 004116400 Eti

Alternatywny kod produktu: NH4a gTR 72A/400V 50kVA

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH4a o oznaczeniu gTr, przeznaczona do zabezpieczania transformatorów. Parametry: prąd znamionowy 72 A, napięcie 400 V, dopasowana do transformatorów o mocy do 50 kVA. Dzięki charakterystyce gTr zapewnia selektywną i skuteczną ochronę przed przeciążeniami oraz zwarciami w obwodach transformatorowych. Symbol katalogowy: 004116400.

• Prąd znamionowy 72 A: gwarantuje pewne zabezpieczenie obwodów transformatorowych o znacznym obciążeniu, minimalizując ryzyko uszkodzenia uzwojeń przy długotrwałym przeciążeniu.
• Charakterystyka gTr (transformatorowa): specjalnie zaprojektowana dla transformatorów – opóźnione działanie przy rozruchu i szybkie wyłączanie przy zwarciu, co chroni zarówno transformator, jak i instalację.
• Napięcie znamionowe 400 V AC: dostosowane do standardowych sieci niskiego napięcia, umożliwia bezpieczną pracę w typowych układach zasilania transformatorów.
• Moc transformatora do 50 kVA: wkładka dedykowana do zabezpieczania transformatorów o tej mocy, zapewniając optymalną koordynację z charakterystyką termiczną urządzenia.
• Wielkość NH4a: standardowy format wkładki nożowej, kompatybilny z podstawami NH4a, ułatwiający wymianę i montaż w rozdzielnicach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z europejskimi standardami dla bezpieczników transformatorowych i posiada oznaczenie CE. Spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej oraz niskonapięciowego sprzętu elektrycznego. Produkt przeznaczony do stosowania w instalacjach zgodnych z normami serii IEC/EN 60269 (bezpieczniki topikowe).

Zastosowanie

Wkładka NH4a gTr znajduje zastosowanie przede wszystkim w obwodach zasilających transformatory obniżające i separacyjne, gdzie wymagana jest selektywna ochrona przed przeciążeniami i zwarciami. Sprawdza się w następujących scenariuszach:

• Zabezpieczanie transformatorów w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Ochrona transformatorów w instalacjach oświetleniowych (np. halogeny, LED) oraz w układach sterowania maszynami.
• Stosowanie w szafach sterowniczych i rozdzielnicach jako zabezpieczenie przed zwarciem w obwodzie transformatora.
• Wymiana zużytych wkładek w istniejących instalacjach NH4a – prosty montaż dzięki standardowej wielkości.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód nie jest pod napięciem. Wkładkę należy umieścić w odpowiedniej podstawie NH4a (szyna TH35/DIN lub bezpośrednio w rozłączniku). Przed montażem sprawdzić zgodność parametrów (prąd, napięcie, moc transformatora) z wymaganiami instalacji. Dokręcać śruby mocujące zgodnie z dokumentacją producenta podstawy. Przekroje przewodów dobierać do prądu znamionowego 72 A oraz warunków środowiskowych.

FAQ

• Czy wkładka gTr nadaje się do zabezpieczania silników? Nie – charakterystyka gTr jest dedykowana transformatorom. Do silników należy stosować wkładki o charakterystyce gM/gL lub inne odpowiednie. Wkładka gTr posiada opóźnione zadziałanie dla prądów rozruchowych transformatora, ale nie gwarantuje odpowiedniej ochrony silników indukcyjnych.
• Jaki jest stopień ochrony wkładki? Stopień ochrony zależy od zastosowanej podstawy i obudowy rozdzielnicy. Sama wkładka bezpiecznikowa nie ma przypisanego IP – po zamontowaniu w podstawie należy uwzględnić parametry całego zestawu. W typowych warunkach rozdzielnic przemysłowych przyjmuje się minimalny stopień IP2X dla osłon.
• Jak odczytać parametry z wkładki? Na wkładce znajduje się oznaczenie: NH4a, prąd 72 A, napięcie 400 V, charakterystyka gTr oraz symbol producenta i numer katalogowy 004116400. Przed montażem zawsze sprawdź zgodność z danymi na etykiecie.
