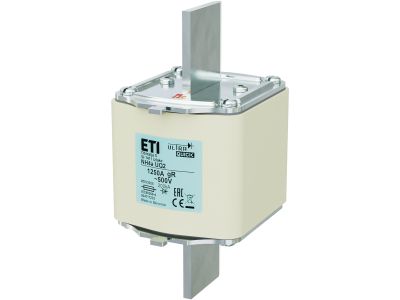

Wkładka bezpiecznikowa (topikowa) NH4a 1250A gR 500V ultraszybka | 004717233 Eti

Alternatywny kod produktu: M4aUQ2/1250A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) w rozmiarze NH4a, seria UQ2, o charakterystyce gR (ultraszybka) na prąd znamionowy 1250 A i napięcie znamionowe 500 V. Symbol katalogowy 004717233. Przeznaczona do ochrony wrażliwych urządzeń energoelektronicznych przed skutkami zwarć, łącząc dużą obciążalność prądową z ekstremalnie szybkim wyłączeniem.

• Prąd znamionowy 1250 A: obsługa obwodów o bardzo dużym obciążeniu bez ryzyka przegrzania wkładki w normalnych warunkach pracy.
• Charakterystyka gR (ultraszybka): błyskawiczne przerywanie prądu zwarciowego chroni półprzewodniki (tyrystory, diody, tranzystory IGBT) przed uszkodzeniem termicznym i mechanicznym.
• Napięcie znamionowe 500 V: odpowiednia do instalacji przemysłowych i energetycznych o napięciu 500 V prądu przemiennego.
• Wielkość NH4a: standardowy rozmiar wkładki pasujący do powszechnie stosowanych uchwytów bezpiecznikowych NH.
• Konstrukcja topikowa z wkładem piaskowym: skuteczne gaszenie łuku i wysoka zdolność wyłączania zwarć.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkcja zgodna z uznanymi standardami jakości i bezpieczeństwa w branży elektrotechnicznej.

Zastosowanie

Dzięki charakterystyce gR i dużemu prądowi znamionowemu wkładka znajduje zastosowanie w układach wymagających szybkiej ochrony wrażliwych odbiorników.

• Ochrona prostowników, falowników i zasilaczy impulsowych w przemyśle.
• Zabezpieczenie obwodów sterowania napędów elektrycznych (przemienniki częstotliwości, serwonapędy).
• Instalacje energoelektroniczne w energetyce i trakcji – ochrona łańcuchów tyrystorowych i modułów IGBT.
• Uzupełnienie zabezpieczeń w rozdzielnicach głównych i przemysłowych tablicach bezpiecznikowych.

Wskazówki Montażowe

Montaż i wymiana wkładki mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie od obwodu. Wkładkę należy instalować w dedykowanym uchwycie bezpiecznikowym NH (np. podstawie NH4a) na szynie TH35 lub w odpowiedniej obudowie. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 1250 A oraz warunków zwarciowych. Moment dokręcania śrub zaciskowych stosować zgodnie z dokumentacją producenta uchwytu.

FAQ

• Czy wkładka nadaje się do ochrony falowników i przemienników częstotliwości? Tak, charakterystyka gR (ultraszybka) jest specjalnie zaprojektowana do ochrony półprzewodników w takich urządzeniach, zapewniając wyłączenie zwarcia w czasie kilku milisekund.
• Jaka jest różnica między charakterystyką gR a gG? Charakterystyka gR (ultraszybka) ma znacznie krótszy czas wyłączenia przy prądach zwarciowych – przeznaczona do ochrony elementów wrażliwych na przeciążenia dynamiczne i termiczne. Charakterystyka gG to bezpieczniki ogólnego przeznaczenia o wolniejszym działaniu.
• Czy można stosować tę wkładkę w obwodach prądu stałego? Wkładka przystosowana jest do napięcia znamionowego 500 V AC. Możliwość zastosowania w obwodach DC należy każdorazowo weryfikować z danymi katalogowymi producenta, zwłaszcza w zakresie napięcia i zdolności wyłączania.
