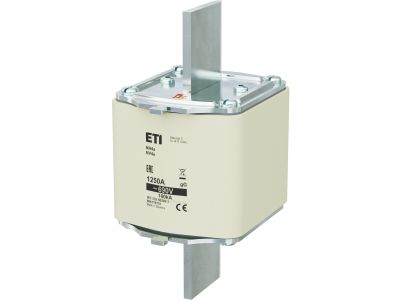

Wkładka bezpiecznikowa (topikowa) NH4a 1250A gG 690V zwłoczna | 004176110 Eti

Alternatywny kod produktu: NH4a gG 1250A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH4a 1250A gG 690V zwłoczna (symbol 004176110) to wysokoprądowy element zabezpieczający przeznaczony do ochrony przewodów i urządzeń w instalacjach przemysłowych. Dzięki prądowi znamionowemu 1250 A i napięciu 690 V zapewnia bezpieczne odłączanie obwodów o znacznym obciążeniu, a charakterystyka zwłoczna (gG) umożliwia przepływ prądów rozruchowych bez przedwczesnego zadziałania.

• Prąd znamionowy 1250 A: Gwarantuje pewne zabezpieczenie obwodów o bardzo dużym poborze mocy, minimalizując ryzyko przeciążeń termicznych.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w trójfazowych sieciach przemysłowych o podwyższonym napięciu, zachowując odpowiednią izolację.
• Charakterystyka zwłoczna gG: Odporność na chwilowe skoki prądu (np. rozruch silników) bez wyłączenia obwodu, przy jednoczesnej ochronie przed zwarciem.
• Wielkość NH4a: Kompatybilna z dedykowanymi podstawami bezpiecznikowymi NH4a, co ułatwia wymianę i zapewnia pewne połączenie.
• Wkładka topikowa: Prosta konstrukcja, brak ruchomych części – wysoka niezawodność i trwałość w warunkach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH4a spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczona do stosowania w instalacjach wykonanych zgodnie z aktualnymi przepisami (IEC/EN).

Zastosowanie

Dzięki wysokiej obciążalności prądowej i charakterystyce zwłocznej wkładka znajduje zastosowanie w obwodach wymagających ochrony przed zwarciem i przeciążeniem, gdzie występują duże prądy rozruchowe.

• Zabezpieczanie kabli i przewodów w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Ochrona silników elektrycznych, transformatorów i innych odbiorników o znacznym poborze mocy.
• Stosowanie w sieciach trójfazowych 690 V (np. w instalacjach oświetleniowych, grzewczych, maszynach).
• Element zabezpieczający w układach zasilania awaryjnego i rozdzielnicach kontenerowych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH4a, upewniając się o poprawnym osadzeniu i kontakcie. Do doboru przewodów oraz momentów dokręcania zacisków stosować się do dokumentacji producenta podstawy. Po zamontowaniu sprawdzić ciągłość i brak zwarć.

FAQ

• Czy wkładka ma podświetlenie lub wskaźnik przepalenia? Opisywana wkładka bezpiecznikowa nie posiada wbudowanych wskaźników. Informację o zadziałaniu można uzyskać poprzez zastosowanie podstawy z sygnalizacją optyczną lub pomiar ciągłości.
• Jaki jest stopień ochrony (IP) wkładki? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej. Sama wkładka nie posiada obudowy – należy ją montować w rozdzielnicy o odpowiedniej klasie szczelności (np. IP54).
• Czy wkładka nadaje się do ochrony silników? Tak, charakterystyka zwłoczna gG pozwala na przepływ prądu rozruchowego silnika bez wyłączania, zapewniając jednocześnie ochronę przed zwarciem. Należy jednak zweryfikować dobór odpowiedniego prądu wkładki względem znamionowego prądu silnika.
