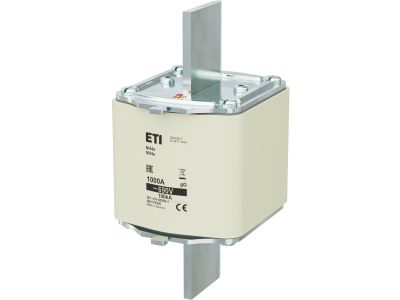

Wkładka bezpiecznikowa (topikowa) NH4a 1000A gG 690V zwłoczna | 004176109 Eti

Alternatywny kod produktu: NH4a gG 1000A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH4a o prądzie znamionowym 1000A i napięciu 690V – przeznaczona do ochrony obwodów o dużym obciążeniu, w których wymagana jest charakterystyka zwłoczna gG. Model o symbolu 004176109 produkowany w standardzie NH zapewnia niezawodne odcięcie prądów zwarciowych oraz przeciążeniowych w sieciach przemysłowych, przy jednoczesnym zachowaniu selektywności zabezpieczeń. Dzięki wysokiemu prądowi znamionowemu i podwyższonemu napięciu pracy nadaje się do zasilania transformatorów, silników oraz rozdzielnic głównych.

• Prąd znamionowy 1000A: umożliwia zabezpieczenie obwodów o bardzo dużym obciążeniu, np. zasilania głównego budynku przemysłowego.
• Napięcie znamionowe 690V: dedykowane do sieci trójfazowych o podwyższonym napięciu (np. 400 V międzyfazowe lub 690 V) – pełna kompatybilność z instalacjami przemysłowymi.
• Charakterystyka zwłoczna gG: zapewnia selektywność zabezpieczeń i odporność na chwilowe przeciążenia (np. rozruch silników), co zmniejsza ryzyko fałszywych wyłączeń.
• Wielkość NH4a: standardowy wymiar wkładki nożowej zgodny z systemem NH – łatwa wymiana i dostępność w rozdzielnicach oraz szafach bezpiecznikowych.
• Wysoka zdolność wyłączania: konstrukcja topikowa gwarantuje szybkie i bezpieczne przerwanie prądów zwarciowych bez ryzyka uszkodzenia sąsiednich urządzeń.

Zgodność z Normami

Wkładka bezpiecznikowa NH4a 1000A 690V gG została zaprojektowana zgodnie z wymaganiami europejskich norm dla bezpieczników topikowych. Produkt posiada certyfikat CE, co potwierdza jego zgodność z odpowiednimi dyrektywami Unii Europejskiej. W przypadku braku szczegółowych oznaczeń norm w dostarczonej dokumentacji, zalecamy weryfikację konkretnych wymagań aplikacji z producentem.

Zastosowanie

Bezpiecznik topikowy NH4a 1000A gG 690V znajduje zastosowanie w obwodach, gdzie wymagana jest niezawodna ochrona zwarciowa i przeciążeniowa przy dużych prądach. Sprawdza się szczególnie w instalacjach przemysłowych i energetycznych.

• Zabezpieczenie głównych szaf zasilających w zakładach produkcyjnych i magazynach.
• Ochrona transformatorów rozdzielczych oraz linii kablowych o dużym przekroju.
• Zabezpieczenie grup silników oraz urządzeń o dużym prądzie rozruchowym w charakterystyce zwłocznej.
• Stosowany w rozdzielnicach bezpiecznikowych systemu NH jako zabezpieczenie przedlicznikowe lub wydziałowe.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej dla wielkości NH4a, zgodnie z instrukcją producenta. Przed montażem sprawdzić stan obwodu i dobór przekroju przewodów do prądu znamionowego 1000A. Po wymianie wkładki dokręcić styki momentem podanym w dokumentacji podstawy. Nigdy nie używać wkładek o parametrach innych niż wymagane.

FAQ

• Jaka jest różnica między wkładką gG a aM? Charakterystyka gG (zwłoczna) służy do ochrony ogólnej – przewodów i urządzeń o umiarkowanych przeciążeniach. Charakterystyka aM (silnikowa) jest przeznaczona wyłącznie do zabezpieczeń zwarciowych silników, bez ochrony przeciążeniowej. Wkładka 004176109 ma charakterystykę gG.
• Czy wkładka nadaje się do napięcia 400V? Tak, napięcie znamionowe 690V jest wyższe od 400V, więc można ją stosować w instalacjach 400V – zapewnia to dodatkowy margines bezpieczeństwa.
• Jaka jest zdolność wyłączania tej wkładki? Dokładna wartość zdolności wyłączania nie została podana w danych produktu. Dla bezpieczników NH4a gG 1000A typowe zdolności wyłączania sięgają do 120 kA, jednak należy to zweryfikować w karcie katalogowej producenta.
