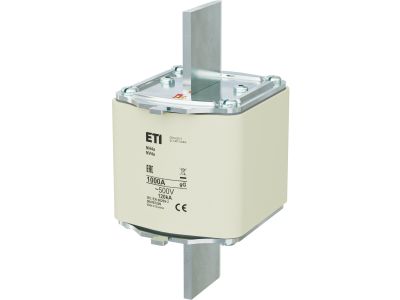

Wkładka bezpiecznikowa (topikowa) NH4a 1000A gG 500V zwłoczna | 004187209 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH4a 1000A 500V w wersji zwłocznej (typ gG) to element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Przeznaczona do systemów o wysokim prądzie znamionowym, charakteryzuje się opóźnionym działaniem, co pozwala na wytrzymanie krótkotrwałych przeciążeń (np. podczas rozruchu silników).

• Prąd znamionowy 1000A: Zapewnia ochronę w instalacjach o dużym obciążeniu, np. w rozdzielnicach głównych czy układach zasilania dużych maszyn.
• Napięcie znamionowe 500V: Kompatybilna z sieciami średniego napięcia i instalacjami przemysłowymi.
• Charakterystyka zwłoczna (gG): Pozwala na tolerowanie krótkotrwałych przeciążeń, np. podczas rozruchu silników indukcyjnych, chroniąc jednocześnie przed zwarciami.
• Typ NH4a: Standardowy rozmiar wkładki do gniazd bezpiecznikowych NH, szeroko stosowanej w rozdzielnicach przemysłowych.
• Zabezpieczenie zwarciowe i przeciążeniowe: Podwójna ochrona – natychmiastowe wyłączenie przy zwarciu i opóźnione przy przeciążeniu.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 (typ gG) oraz posiada znak CE, potwierdzający zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe NH4a 1000A 500V zwłoczne znajdują zastosowanie w instalacjach wymagających niezawodnej ochrony przy wysokich prądach roboczych.

• Główne rozdzielnice budynków przemysłowych – zabezpieczenie linii zasilających duże odbiorniki.
• Układy zasilania maszyn i urządzeń o dużym poborze mocy, np. silniki, transformatory.
• Instalacje elektroenergetyczne w energetyce – ochrona kabli i przewodów średniego napięcia.
• Systemy awaryjnego zasilania (SZR) – zapewnienie selektywności zabezpieczeń.

Wskazówki Montażowe

Montaż wkładki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w gnieździe bezpiecznikowym NH4a, upewniając się, że styki są czyste i nieuszkodzone. Po montażu należy sprawdzić poprawność działania układu zabezpieczeń. Nigdy nie należy naprawiać ani wymieniać wkładki pod napięciem. Przechowywać w suchym miejscu, z dala od źródeł wilgoci i zanieczyszczeń.

FAQ

• Czym charakterystyka zwłoczna (gG) różni się od szybkiej (gF)? Charakterystyka zwłoczna (gG) toleruje krótkotrwałe przeciążenia, np. podczas rozruchu silników, podczas gdy charakterystyka gF działa szybciej, chroniąc przed mniejszymi przeciążeniami. Typ gG jest zalecany dla obwodów z silnikami lub transformatorami.
• Jak dobrać wkładkę do konkretnego obwodu? Dobór wkładki zależy od prądu znamionowego obwodu, charakterystyki obciążenia oraz warunków zwarciowych. Należy kierować się dokumentacją techniczną instalacji i normami projektowymi. W przypadku wątpliwości skonsultuj się z projektantem instalacji.
• Czy wkładka NH4a 1000A może być stosowana w instalacjach niskiego napięcia 230/400V? Tak, wkładka NH4a 1000A 500V jest kompatybilna z instalacjami niskiego napięcia, jednak należy upewnić się, że prąd znamionowy instalacji nie przekracza 1000A. W praktyce częściej stosuje się wkładki o niższym prądzie znamionowym (np. 160A, 250A) w instalacjach budynków.
