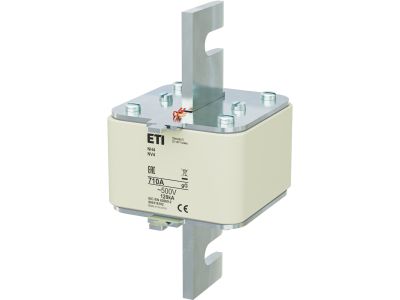

Wkładka bezpiecznikowa (topikowa) NH4 710A gG 500V zwłoczna | 004116102 Eti

Alternatywny kod produktu: NH4 gG 710A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH4 o prądzie znamionowym 710 A i napięciu 500 V AC, charakterystyka gG (zwłoczna). Symbol katalogowy 004116102. Przeznaczona do ochrony obwodów przemysłowych przed przeciążeniami i zwarciami, zapewniając selektywne wyłączanie i bezpieczeństwo instalacji. Rozmiar NH4 umożliwia montaż w standardowych podstawach bezpiecznikowych.

• Prąd znamionowy 710 A: Zabezpiecza obwody o bardzo dużym obciążeniu, minimalizując ryzyko przegrzania przewodów i aparatury.
• Napięcie znamionowe 500 V AC: Dedykowana do przemysłowych instalacji niskiego napięcia, zgodna z typowymi sieciami trójfazowymi.
• Charakterystyka gG (zwłoczna): Przepuszcza krótkotrwałe prądy rozruchowe (np. silników, transformatorów) bez zbędnego wyzwalania, jednocześnie skutecznie odcinając prądy zwarciowe.
• Rozmiar NH4: Pasuje do standardowych podstaw bezpiecznikowych NH4, co ułatwia wymianę i zapewnia kompatybilność w istniejących rozdzielnicach.
• Wkładka topikowa: Nie wymaga zasilania zewnętrznego, działa niezawodnie nawet w trudnych warunkach – prosta i sprawdzona technologia ochrony.

Zgodność z Normami

Wkładka bezpiecznikowa NH4 004116102 jest zaprojektowana zgodnie z ogólnymi wymaganiami norm europejskich oraz standardem DIN dla aparatury modułowej. Posiada oznaczenie CE, co potwierdza jej zgodność z obowiązującymi przepisami bezpieczeństwa. Dokładne normy szczegółowe znajdują się w dokumentacji producenta.

Zastosowanie

Wkładka bezpiecznikowa NH4 710A gG znajduje zastosowanie w przemysłowych rozdzielnicach głównych oraz obwodach odbiorczych, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem. Jej zwłoczna charakterystyka sprawdza się szczególnie w obwodach z urządzeniami o dużym prądzie rozruchowym.

• Ochrona kabli zasilających w rozdzielnicach głównych w zakładach przemysłowych i energetycznych.
• Zabezpieczenie silników elektrycznych średniej i dużej mocy przed przeciążeniem oraz zwarciem.
• Ochrona transformatorów i dławików, gdzie występują wysokie prądy magnesujące.
• Obwody dystrybucji energii w instalacjach komercyjnych oraz węzłach sieciowych wymagających wkładek NH4.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy i upewnij się, że obwód jest pozbawiony potencjału. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH4, z domknięciem styków zgodnym z dokumentacją producenta. Przekrój przewodów doprowadzających dobierz do prądu znamionowego 710 A. Po zamontowaniu sprawdź poprawność osadzenia i dokręcenia styków.

FAQ

• Czy wkładka ma charakterystykę zwłoczną (gG)? Tak, jest to wkładka bezpiecznikowa o charakterystyce gG, co oznacza zwłoczną ochronę przystosowaną do prądów rozruchowych urządzeń.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe wynosi 500 V AC, co jest typowe dla sieci niskiego napięcia w przemyśle.
• Do jakich podstaw pasuje ta wkładka? Wkładka ma rozmiar NH4 – jest przeznaczona do standardowych podstaw bezpiecznikowych z gniazdami NH4 (zgodnych z DIN 43620).
