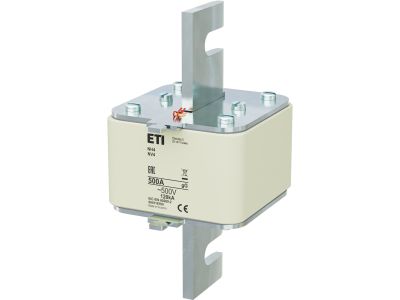

Wkładka bezpiecznikowa (topikowa) NH4 500A gG 500V zwłoczna | 004116100 Eti

Alternatywny kod produktu: NH4 gG 500A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH4 gG 500A 500V zwłoczna, oznaczona symbolem 004116100, to element ochrony przeciwprzeciążeniowej i zwarciowej dedykowany do rozdzielnic przemysłowych. Dzięki charakterystyce zwłocznej (gG) umożliwia przepływ prądów rozruchowych bez zbędnego wyłączania, przy jednoczesnym zapewnieniu skutecznej ochrony przewodów i kabli.

• Prąd znamionowy 500 A: bezpieczna praca w obwodach o dużym obciążeniu, odpowiedni dla linii zasilających i odbiorów przemysłowych.
• Napięcie znamionowe 500 V AC: kompatybilność z typowymi sieciami niskiego napięcia w przemyśle i energetyce.
• Charakterystyka zwłoczna gG: selektywne działanie – wytrzymuje krótkotrwałe przeciążenia (np. rozruch silników), nie powodując niepotrzebnych wyłączeń.
• Wielkość NH4: standardowa wkładka nożowa dedykowana do podstaw bezpiecznikowych o odpowiednim rozstawie, ułatwiająca wymianę i identyfikację.
• Konstrukcja topikowa: pewne i powtarzalne działanie wyłączające, niezależne od zewnętrznych źródeł zasilania.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z europejskimi standardami dla aparatury ochronnej. Posiada oznaczenie CE oraz spełnia wymagania norm serii IEC/EN dotyczących bezpieczników topikowych niskiego napięcia. Dokładne numery norm prosimy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Bezpiecznik topikowy NH4 gG 500A 500V znajduje zastosowanie przede wszystkim w rozdzielnicach głównych i podrozdzielniach przemysłowych, gdzie wymagana jest ochrona linii kablowych i odbiorników o dużym poborze prądu. Charakterystyka zwłoczna czyni go szczególnie przydatnym w obwodach z silnikami, transformatorami i innymi odbiorami o charakterze indukcyjnym.

• Ochrona przewodów zasilających w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Zabezpieczenie linii kablowych przed przeciążeniem i zwarciem w sieciach nn.
• Stosowanie w obwodach silnikowych, gdzie wymagana jest selektywność z wyłącznikami nadprądowymi.
• Element zapasowy w instalacjach o dużych prądach znamionowych, np. w halach produkcyjnych lub centrach danych.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całym obwodzie. Wkładkę należy osadzić w dedykowanej podstawie bezpiecznikowej dla wielkości NH4. Podczas wymiany używać narzędzi izolowanych oraz środków ochrony osobistej. Przed włączeniem napięcia sprawdzić poprawność osadzenia oraz brak uszkodzeń mechanicznych wkładki.

FAQ

• Co oznacza oznaczenie NH4? NH4 to standardowa wielkość wkładki bezpiecznikowej nożowej zgodna z międzynarodowym systemem. Określa wymiary oraz odstępy między stykami, co gwarantuje kompatybilność z odpowiednimi podstawami.
• Jaka jest różnica między charakterystyką gG a gL? gG to charakterystyka zwłoczna przeznaczona do ochrony przewodów i kabli przed przeciążeniem i zwarciem. gL jest charakterystyką szybką stosowaną głównie do ochrony półprzewodników. Produkt posiada charakterystykę gG.
• Czy wkładkę można stosować w obwodach prądu stałego? Producent nie określił parametrów dla DC. Wkładka jest przeznaczona do napięcia przemiennego 500 V AC. W przypadku prądu stałego należy skonsultować się z dokumentacją techniczną producenta.
