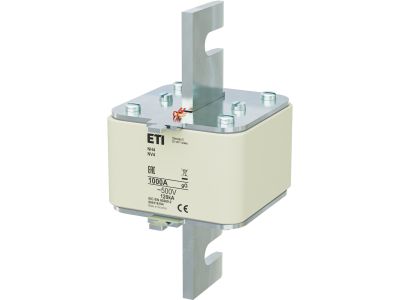

Wkładka bezpiecznikowa (topikowa) NH4 1000A gG 500V zwłoczna | 004116104 Eti

Alternatywny kod produktu: NH4 gG 1000A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH4 o prądzie znamionowym 1000A i napięciu znamionowym 500V AC, oznaczona symbolem 004116104, przeznaczona do zabezpieczania obwodów o bardzo dużym obciążeniu w instalacjach przemysłowych. Charakterystyka gG (zwłoczna) zapewnia odporność na prądy rozruchowe silników, transformatorów i innych odbiorników, minimalizując ryzyko niepotrzebnych wyłączeń.

• Prąd znamionowy 1000 A: Zabezpiecza obwody o znacznym obciążeniu w rozdzielnicach głównych, gwarantując pewność działania bez ryzyka przegrzania styków.
• Napięcie znamionowe 500 V AC: Kompatybilność z sieciami niskiego napięcia 230/400 V, zapewniająca wysoki margines bezpieczeństwa.
• Charakterystyka gG (zwłoczna): Odporność na przepięcia rozruchowe silników i transformatorów – idealna do obwodów, w których występują krótkotrwałe przeciążenia.
• Typ NH4: Standardowa wielkość bezpiecznika topikowego dla dużych prądów, ułatwiająca montaż w dedykowanych podstawach bezpiecznikowych NH.
• Konstrukcja topikowa: Niezawodne przerywanie prądów zwarciowych, zgodne z wymaganiami bezpieczeństwa.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z ogólnymi wymaganiami norm europejskich dla bezpieczników przemysłowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Szczegółowe numery norm dostępne są w dokumentacji producenta.

Zastosowanie

Wkładka bezpiecznikowa NH4 gG znajduje zastosowanie w rozdzielnicach głównych i tablicach bezpiecznikowych w instalacjach przemysłowych oraz komercyjnych, gdzie wymagana jest wysoka ciągłość zasilania i niezawodność zabezpieczeń.

• Zabezpieczenie przeciążeniowe i zwarciowe linii zasilających o dużym przekroju przewodów.
• Ochrona silników elektrycznych o wysokim prądzie rozruchowym (wentylatory, pompy, sprężarki).
• Zabezpieczenie transformatorów rozdzielczych i dużych odbiorników przemysłowych.
• Stosowanie w instalacjach wymagających selektywności zabezpieczeń w systemie ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że jest ono wyłączone. Wkładkę instaluj w dedykowanej podstawie bezpiecznikowej NH, zgodnie z zaleceniami producenta podstawy. Dobierz przekrój przewodów do prądu znamionowego 1000A. Moment dokręcania śrub i zacisków stosuj zgodnie z dokumentacją techniczną. W czasie wymiany stosuj osłony ochronne oraz narzędzia izolowane.

FAQ

• Czym charakteryzuje się wkładka gG (zwłoczna)? Charakterystyka gG oznacza zwłoczne działanie – bezpiecznik wytrzymuje krótkotrwałe przepięcia rozruchowe, np. przy starcie silnika, nie powodując zbędnych wyłączeń. Jest przeznaczony do zabezpieczania kabli i rozdzielnic w obwodach ogólnego przeznaczenia.
• Czy mogę stosować tę wkładkę w sieci 230 V? Tak, napięcie znamionowe 500 V AC jest wyższe od napięcia sieci 230 V oraz 400 V, co zapewnia bezpieczną pracę w tych instalacjach. Nie stosuj jednak przy napięciu wyższym niż 500 V.
• Czy wymianę wkładki mogę wykonać samodzielnie? Nie. Wymiana bezpiecznika topikowego powinna być przeprowadzona przez wykwalifikowanego elektryka z uprawnieniami SEP, po odłączeniu napięcia i z zachowaniem zasad bezpieczeństwa.
