Wkładka bezpiecznikowa (topikowa) NH3L/K 80A gG 1200V zwłoczna / Z wybijakiem | 004113823 Eti

Alternatywny kod produktu: NH3/K gG 80A/1200V

Opis i Kluczowe Cechy

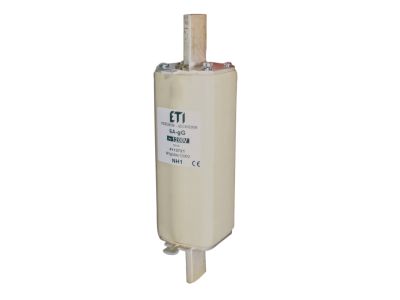

Wkładka bezpiecznikowa (topikowa) NH3L/K 80A gG 1200V zwłoczna z wybijakiem (symbol 004113823) to element zabezpieczający przeznaczony do ochrony przewodów i urządzeń przed skutkami przeciążeń i zwarć w obwodach prądu przemiennego o napięciu do 1200 V. Charakterystyka gG oznacza uniwersalne zastosowanie do ochrony kabli i odbiorników o normalnych obciążeniach, a zwłoczny charakter działania (gG) zapewnia selektywność przy rozruchu silników i transformatorów. Wybijak umożliwia sygnalizację zadziałania oraz wyzwalanie łączników towarzyszących, co zwiększa bezpieczeństwo instalacji.

• Prąd znamionowy 80 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając skuteczną ochronę przewodów i odbiorników przed przegrzaniem.
• Napięcie znamionowe 1200 V AC: dedykowany do instalacji przemysłowych o podwyższonym napięciu, zachowując pełną izolacyjność i zdolność wyłączania.
• Charakterystyka gG (zwłoczna): umożliwia przepływ prądów rozruchowych (np. silników) bez niepotrzebnych zadziałań, a jednocześnie szybko wyłącza zwarcia i przeciążenia.
• Wybijak mechaniczny: po zadziałaniu bezpiecznika wysuwa się trzpień, który może sterować wyzwalaczem wyłącznika lub sygnalizować przepalenie – ułatwia diagnostykę i zwiększa bezpieczeństwo obsługi.
• Wkładka NH3L/K (rozmiar NH3): standardowy wymiar zgodny z systemem NH, umożliwiający łatwy montaż w podstawach bezpiecznikowych oraz wymianę bez użycia narzędzi.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich dotyczących bezpieczników topikowych niskiego napięcia. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Ze względu na charakterystykę gG i parametry znamionowe produkt przeznaczony jest do stosowania w instalacjach spełniających wymagania norm serii IEC/EN 60269 (bezpieczniki niskonapięciowe).

Zastosowanie

Wkładka NH3L/K 80A gG 1200V z wybijakiem znajduje zastosowanie w rozdzielnicach głównych, szafach sterowniczych oraz przemysłowych układach zasilania. Dzięki zwłoczności i wysokiemu napięciu sprawdza się w obwodach z silnymi prądami rozruchowymi.

• Ochrona obwodów silnikowych, transformatorów i dławików przed przeciążeniami i zwarciami.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w instalacjach przemysłowych i komercyjnych.
• Stosowanie w układach wymagających sygnalizacji zadziałania – wybijak może współpracować z wyzwalaczami wyłączników lub styczników.
• Zastosowanie w obwodach o napięciu 690 V, 1000 V oraz 1200 V AC (zgodnie z katalogiem producenta).

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całym obwodzie. Wkładkę należy osadzić w dedykowanej podstawie bezpiecznikowej typu NH (np. NH3). Przed montażem sprawdzić stan styków i gniazd w podstawie – muszą być czyste i nieuszkodzone. Po osadzeniu wkładki upewnić się, że jest zablokowana mechanicznie. Przekrój przewodów przyłączeniowych do podstawy należy dobrać zgodnie z prądem znamionowym 80 A oraz warunkami środowiskowymi. Nie wolno przekraczać wartości znamionowych prądu i napięcia.

FAQ

• Co oznacza oznaczenie gG na wkładce? gG to symbol charakterystyki czasowo-prądowej oznaczający bezpiecznik ogólnego przeznaczenia (universal) o zwłocznym działaniu. Chroni przewody i urządzenia przed przeciążeniami i zwarciami, dopuszczając krótkotrwałe przeciążenia (np. rozruch silnika).
• Jak działa wybijak i do czego służy? Wybijak to mechaniczny trzpień, który wysuwa się z wkładki po jej przepaleniu. Może on wyzwolić blokadę w wyłączniku lub styczniku, albo uruchomić sygnalizację optyczną. Umożliwia szybkie zlokalizowanie uszkodzonego bezpiecznika oraz automatyczne wyłączenie obwodu.
• Czy wkładkę można stosować w instalacjach 230V/400V? Tak, napięcie znamionowe 1200V oznacza, że wkładka jest przystosowana do pracy w obwodach o napięciach do 1200V. Można ją bezpiecznie stosować w instalacjach 230V, 400V, 690V i 1000V, o ile prąd obciążenia nie przekracza 80A.
