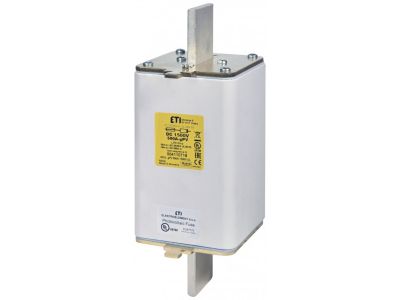

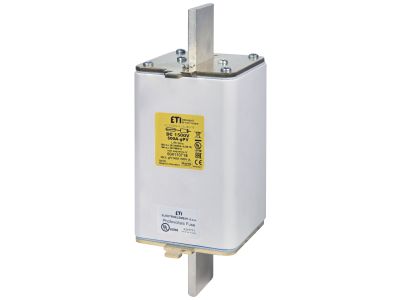

Wkładka bezpiecznikowa (topikowa) NH3L 500A gPV 1500V DC UL Fotowoltaika - PV | 004110634 Eti

Alternatywny kod produktu: NH3L gPV 500A/1500V UL

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH3L o prądzie znamionowym 500A i napięciu 1500V DC przeznaczona do ochrony instalacji fotowoltaicznych. Dzięki charakterystyce gPV oraz certyfikatowi UL zapewnia bezpieczne odłączanie obwodów PV w warunkach przeciążenia i zwarcia. Symbol katalogowy: 004110634.

• Prąd znamionowy 500 A: gwarantuje ochronę w rozległych instalacjach fotowoltaicznych o wysokim prądzie zwarcia, zapobiegając przegrzaniu i pożarom przewodów.
• Napięcie znamionowe 1500 V DC: dopasowane do nowoczesnych systemów PV pracujących przy wysokich napięciach stałych, typowych dla farm fotowoltaicznych.
• Charakterystyka gPV (Photovoltaic): zoptymalizowana do specyfiki prądu stałego i charakterystyk modułów PV, umożliwia szybkie wyłączenie zwarć z pominięciem prądów rozruchowych.
• Certyfikat UL: potwierdza zgodność z rygorystycznymi wymogami bezpieczeństwa oraz dopuszczenie do stosowania na rynku północnoamerykańskim.
• Wielkość NH3L: standardowa obudowa wkładki topikowej NH, zapewniająca łatwy montaż w rozłącznikach i podstawach bezpiecznikowych przeznaczonych do obwodów DC.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z wymaganiami norm międzynarodowych dla bezpieczników fotowoltaicznych (charakterystyka gPV). Posiada certyfikat UL (Underwriters Laboratories) potwierdzający bezpieczeństwo i niezawodność w instalacjach prądu stałego.

Zastosowanie

Wkładkę NH3L 500A gPV stosuje się w obwodach prądu stałego instalacji fotowoltaicznych, gdzie kluczowe jest skuteczne zabezpieczenie przed zwarciem i przeciążeniem. Znajduje zastosowanie w:

• Ochronie łańcuchów modułów PV (stringów) przed zwarciem i przetężeniami w systemach wysokonapięciowych (do 1500 V DC).
• Zabezpieczeniu przewodów DC łączących generatory PV z inwerterami (falownikami) oraz rozdzielnicami DC.
• Ochronie listew zasilających DC oraz rozłączników bezpiecznikowych w stacjach transformatorowych i kontenerach PV.
• Zastosowaniach wymagających certyfikatu UL, np. w instalacjach eksportowanych do USA i Kanady.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV lub wyższymi). Przed jakimikolwiek pracami bezwzględnie odłącz napięcie w obwodzie i upewnij się, że nie ma napięcia resztkowego – instalacje PV mogą długo utrzymywać napięcie. Wkładkę instaluj w dedykowanej podstawie bezpiecznikowej lub rozłączniku NH3L na szynie TH35/DIN. Dokręć śruby mocujące zgodnie z momentem określonym w dokumentacji producenta. Przekrój przewodów dobierz do prądu znamionowego 500 A, uwzględniając współczynnik temperaturowy i sposób prowadzenia kabli.

FAQ

• Czy wkładka NH3L 500A gPV nadaje się do ochrony paneli fotowoltaicznych? Tak, jest dedykowana do obwodów fotowoltaicznych prądu stałego. Jej charakterystyka gPV zapewnia selektywne wyłączanie zwarć z minimalnym ryzykiem zadziałania od prądów rozruchowych falowników.
• Jakie maksymalne napięcie może wystąpić na tej wkładce? Napięcie znamionowe wynosi 1500 V DC – wyższe wartości mogą prowadzić do uszkodzenia lub przeskoku łuku. Stosuj wyłącznie w obwodach o napięciu nieprzekraczającym tej wartości.
• Czy wkładka posiada certyfikat UL? Tak, produkt jest certyfikowany przez Underwriters Laboratories (UL), co potwierdza jego bezpieczeństwo i dopuszczenie do stosowania w instalacjach wymagających tego typu atestów.
