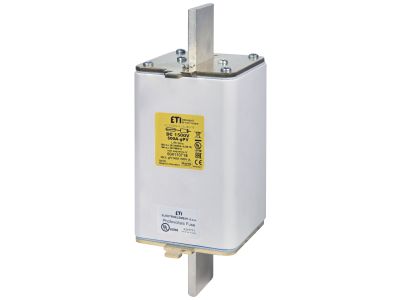

Wkładka bezpiecznikowa (topikowa) NH3L 400A gPV 1500V DC Fotowoltaika - PV | 004110716 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3L 400A gPV 1500V DC stanowi kluczowy element zabezpieczający instalacje fotowoltaiczne prądu stałego (DC) przed skutkami zwarć i przeciążeń. Przeznaczona do montażu w podstawach bezpiecznikowych NH3, charakteryzuje się wysokim prądem znamionowym 400A i napięciem znamionowym 1500V DC. Maksymalna zdolność wyłączania zwarć wynosi 70kA, co gwarantuje skuteczną ochronę nawet w ekstremalnych warunkach pracy systemów PV.

• Prąd znamionowy 400A: Ochrona obwodów DC o dużym obciążeniu, typowych dla instalacji fotowoltaicznych o dużej mocy.
• Napięcie znamionowe 1500V DC: Kompatybilność z nowoczesnymi systemami PV o wysokim napięciu łańcucha.
• Zdolność wyłączania zwarć 70kA: Skuteczna ochrona przed zwarciami, minimalizująca ryzyko uszkodzeń kabli i urządzeń.
• Klasa gPV: Specjalna konstrukcja do stosowania w instalacjach fotowoltaicznych DC, z uwzględnieniem charakterystyki prądowo-napięciowej ogniw słonecznych.
• Montaż w podstawie NH3: Uniwersalna kompatybilność z szeroką gamą rozdzielnic i szaf elektrycznych wyposażonych w gniazda NH3.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-6 dotyczącej bezpieczników do zastosowań fotowoltaicznych (DC). Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH3L 400A gPV 1500V DC przeznaczona jest do ochrony instalacji fotowoltaicznych prądu stałego, zarówno w części łańcuchowej, jak i przyłączeniowej systemów PV.

• Ochrona łańcuchów modułów fotowoltaicznych przed zwarciami i przeciążeniami.
• Zabezpieczenie inwerterów fotowoltaicznych i innych elementów DC w instalacjach o wysokim napięciu.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach systemów PV o napięciu do 1500V DC.
• Montaż w szafach sterowniczych i rozdzielniach elektrycznych wyposażonych w podstawy bezpiecznikowe NH3.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH3, upewniając się o prawidłowym osadzeniu i styku elektrycznym. Dobór wkładki powinien być zgodny z charakterystyką obwodu DC – w przypadku wątpliwości należy skonsultować się z dokumentacją techniczną instalacji lub producentem. Po montażu przeprowadzić testy izolacji i ciągłości obwodu przy użyciu odpowiednich mierników.

FAQ

• Czy wkładka NH3L 400A gPV może być stosowana w instalacjach AC? Nie – wkładka jest specjalnie zaprojektowana do pracy w obwodach prądu stałego (DC) i nie powinna być stosowana w obwodach przemiennych (AC).
• Jaka jest maksymalna zdolność wyłączania zwarć? Wkładka charakteryzuje się zdolnością wyłączania zwarć na poziomie 70kA, co zapewnia skuteczną ochronę nawet w przypadku poważnych awarii.
• Czy wkładka posiada certyfikaty do stosowania w instalacjach PV? Tak – wkładka spełnia wymagania normy PN-EN 60269-6 dla bezpieczników fotowoltaicznych DC i posiada deklarację zgodności CE.
