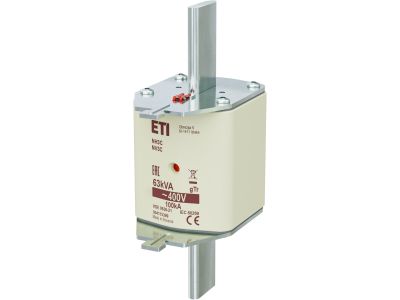

Wkładka bezpiecznikowa (topikowa) NH3C 91A gTr 400V 63kVA transformatorowa | 004115399 Eti

Alternatywny kod produktu: NV3C gTr 91A/400V 63kVA

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3C 91A gTr marki ETI to wysoce wyspecjalizowany element zabezpieczający, zaprojektowany z myślą o ochronie transformatorów rozdzielczych. Charakterystyka gTr została precyzyjnie skalibrowana, aby odpowiadać mocy pozornej transformatora, co w tym przypadku wynosi 63 kVA przy napięciu znamionowym 400V AC. Prąd znamionowy wkładki wynoszący 91A pozwala na optymalne wykorzystanie przeciążalności jednostki transformatorowej, jednocześnie gwarantując skuteczne przerwanie obwodu w sytuacjach awaryjnych. Rozmiar NH3C (kompaktowa wersja rozmiaru 3) zapewnia wysoką zdolność zwarciową oraz doskonałe parametry odprowadzania ciepła, co przekłada się na długowieczność i niezawodność całego układu elektroenergetycznego.

• Charakterystyka gTr: Specjalnie dostosowana do ochrony uzwojeń transformatorów przed skutkami przeciążeń i zwarć.
• Prąd znamionowy 91A: Dopasowany do standardowych jednostek o mocy 63kVA.
• Wysoka zdolność wyłączania: Gwarantuje bezpieczeństwo nawet przy wysokich prądach zwarciowych w sieciach przemysłowych.
• Konstrukcja NH3C: Optymalizacja wymiarów przy zachowaniu pełnej funkcjonalności elektrycznej rozmiaru 3.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe w profesjonalnych instalacjach energetycznych. Wkładka spełnia wymagania normy IEC 60269 oraz VDE 0636, co potwierdza jej parametry techniczne w zakresie charakterystyk czasowo-prądowych oraz zdolności wyłączania. Posiada certyfikację CE, co dopuszcza ją do użytku na rynku europejskim w najbardziej wymagających aplikacjach przemysłowych i dystrybucyjnych.

Zastosowanie

Głównym obszarem zastosowania wkładki NH3C 91A gTr jest bezpośrednia ochrona transformatorów niskiego napięcia w stacjach transformatorowych oraz złączach kablowych. Dzięki charakterystyce gTr, bezpiecznik ten idealnie nadaje się do:

• Zabezpieczania transformatorów o mocy znamionowej 63kVA przed skutkami przeciążeń długotrwałych.
• Ochrony szyn zbiorczych i rozdzielnic głównych w obiektach przemysłowych.
• Zastosowań w energetyce zawodowej, gdzie wymagana jest wysoka selektywność i niezawodność zadziałania.

Wskazówki Montażowe

Montaż wkładki topikowej NH3C powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z zachowaniem zasad BHP. Wkładkę należy instalować w odpowiednich podstawach bezpiecznikowych rozmiaru NH3 lub rozłącznikach bezpiecznikowych listwowych/skrzynkowych. Przed montażem należy upewnić się, że styki podstawy są czyste i zapewniają odpowiedni docisk, co minimalizuje rezystancję przejścia i zapobiega nadmiernemu nagrzewaniu się styków. Do wymiany wkładki pod napięciem (jeśli konstrukcja rozłącznika na to pozwala) należy bezwzględnie używać atestowanego uchwytu izolacyjnego (uchwyt PGP) oraz środków ochrony osobistej, takich jak przyłbica ochronna i rękawice elektroizolacyjne.

FAQ

• Czy wkładkę gTr można zastąpić standardową wkładką gG? Nie zaleca się takiej zamiany bez dokładnej analizy projektowej. Charakterystyka gTr jest ściśle powiązana z mocą transformatora (kVA) i pozwala na lepsze wykorzystanie jego zdolności przeciążeniowych niż uniwersalna charakterystyka gG.
• Co oznacza oznaczenie NH3C? Litera 'C' oznacza wersję kompaktową (compact). Posiada ona te same parametry elektryczne i wymiary montażowe (rozstaw noży) co standardowy rozmiar NH3, ale jej korpus jest węższy, co ułatwia cyrkulację powietrza w gęsto zabudowanych rozdzielnicach.
• Dla jakiego napięcia dedykowana jest ta wkładka? Wkładka jest przeznaczona do pracy w sieciach o napięciu znamionowym do 400V AC.
