Wkładka bezpiecznikowa (topikowa) NH3C 400A gG 500V zwłoczna | 004186224 Eti

Opis i Kluczowe Cechy

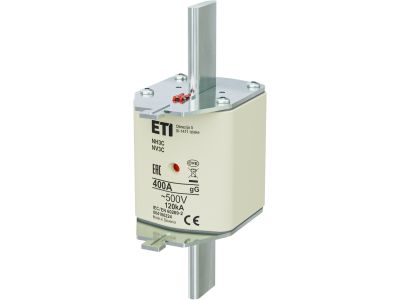

Wkładka bezpiecznikowa topikowa NH3C 400A gG 500V to zaawansowane rozwiązanie z zakresu ochrony elektroenergetycznej, dostarczane przez renomowanego producenta ETI. Oznaczenie NH3C wskazuje na kompaktową wersję wielkości gabarytowej 3, co pozwala na optymalizację miejsca w rozdzielnicach przy zachowaniu pełnych parametrów elektrycznych. Prąd znamionowy wynoszący 400 Amperów (400A) predysponuje ten element do zabezpieczania obwodów o dużym obciążeniu. Charakterystyka gG oznacza wkładkę pełnozakresową o przeznaczeniu ogólnym, która skutecznie chroni urządzenia przed skutkami przeciążeń oraz zwarć. Napięcie znamionowe 500V AC zapewnia bezpieczną pracę w standardowych sieciach przemysłowych. Produkt charakteryzuje się wysoką zdolnością wyłączania, co jest kluczowe dla stabilności systemów zasilania w obiektach komercyjnych i przemysłowych.

Zgodność z Normami

Wkładka topikowa ETI o numerze katalogowym 004186224 została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa. Spełnia wymagania normy IEC 60269, która definiuje standardy dla bezpieczników niskiego napięcia stosowanych przez profesjonalistów na całym świecie. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz ochrony zdrowia i środowiska. Wysoka jakość wykonania korpusu ceramicznego oraz styków miedzianych pokrytych warstwą srebra gwarantuje niskie straty mocy i długowieczność komponentu.

Zastosowanie

Dzięki swojej uniwersalnej charakterystyce gG oraz zwłocznemu działaniu, wkładka NH3C 400A znajduje szerokie zastosowanie w sektorze B2B. Jest idealnym rozwiązaniem do zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia, ochrony kabli i przewodów przed przegrzaniem oraz jako zabezpieczenie rezerwowe dla aparatury modułowej. Często stosowana w przemyśle ciężkim, centrach danych oraz w infrastrukturze budynkowej do ochrony transformatorów i silników elektrycznych (jako zabezpieczenie zwarciowe). Jej zwłoczna natura pozwala na bezpieczne przenoszenie krótkotrwałych prądów rozruchowych bez nieuzasadnionego przerwania obwodu.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH3C powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy upewnić się, że obwód jest odłączony od napięcia. Wkładkę należy umieszczać w dedykowanych podstawach bezpiecznikowych wielkości NH3, używając do tego celu atestowanego uchwytu izolacyjnego (manewrowego), co zapewnia bezpieczeństwo montera. Należy zwrócić szczególną uwagę na stan styków w podstawie – muszą być one czyste i zapewniać odpowiedni docisk, aby uniknąć nadmiernego nagrzewania się połączenia. Po zamontowaniu warto zweryfikować poprawność osadzenia wkładki w szczękach podstawy.

FAQ

• Co oznacza litera 'C' w symbolu NH3C? Litera 'C' oznacza wersję kompaktową (Compact). Wkładka ma mniejsze wymiary zewnętrzne niż standardowa wkładka NH3, przy zachowaniu tych samych parametrów elektrycznych i kompatybilności z podstawami NH3.
• Czy charakterystyka gG jest odpowiednia do ochrony silników? Tak, wkładki gG mogą być stosowane do ochrony silników, jednak głównie jako zabezpieczenie przed zwarciami. W przypadku ochrony przed przeciążeniem silnika, zazwyczaj stosuje się je w koordynacji z przekaźnikami termicznymi.
• Jakie jest napięcie znamionowe tej wkładki? Wkładka jest przeznaczona do pracy w sieciach o napięciu znamionowym do 500V prądu przemiennego (AC).
