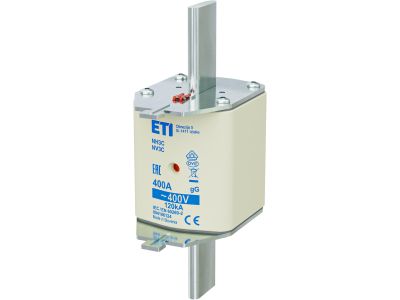

Wkładka bezpiecznikowa (topikowa) NH3C 400A gG 400V zwłoczna | 004186124 Eti

Alternatywny kod produktu: NH3C gG 400A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3C (symbol 004186124) o prądzie znamionowym 400A i napięciu znamionowym 400V to zwłoczna wkładka topikowa przeznaczona do ochrony obwodów elektrycznych o dużym prądzie rozruchowym, takich jak silniki czy transformatory. Wykonana w standardzie NH3C zapewnia wysoką wytrzymałość zwarciową i długą żywotność.

• Prąd znamionowy 400A: Zapewnia ochronę obwodów o dużym obciążeniu, typowych dla przemysłowych instalacji zasilających.
• Napięcie znamionowe 400V: Przeznaczona do pracy w obwodach trójfazowych o napięciu znamionowym do 400V.
• Charakterystyka zwłoczna (gG): Umożliwia przepływ krótkotrwałych prądów rozruchowych (np. przy załączaniu silników) bez niepotrzebnego wyłączania, chroniąc jednocześnie przed długotrwałym przeciążeniem.
• Standard NH3C: Wysoka wytrzymałość zwarciowa i niezawodność w warunkach przemysłowych – kompatybilna z listwami bezpiecznikowymi NH3.
• Zastosowanie w instalacjach przemysłowych: Idealna do ochrony głównych obwodów zasilających, rozdzielnic NN i układów napędowych.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269 dotyczącej bezpieczników topikowych niskiego napięcia. Oznaczona symbolem CE potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH3C 400A zwłoczna 400V znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami, szczególnie w środowiskach przemysłowych.

• Ochrona głównych obwodów zasilających w rozdzielnicach niskiego napięcia.
• Zabezpieczanie układów napędowych silników elektrycznych o dużym prądzie rozruchowym.
• Stosowanie w transformatorach i układach zasilania rezerwowego.
• Aparatura rozdziału energii w zakładach przemysłowych i obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w odpowiedniej listwie bezpiecznikowej NH3C, upewniając się, że styki są czyste i dobrze dociskane. Po montażu należy sprawdzić poprawność połączeń i przeprowadzić próbę rozruchu układu. Nigdy nie wymieniaj wkładki pod napięciem – ryzyko porażenia prądem i uszkodzenia instalacji.

FAQ

• Czy wkładka NH3C 400A nadaje się do ochrony silników elektrycznych? Tak, dzięki charakterystyce zwłocznej (gG) toleruje krótkotrwałe prądy rozruchowe charakterystyczne dla silników, chroniąc jednocześnie przed trwałym przeciążeniem.
• Jaka jest maksymalna zdolność zwarciowa wkładki? Dane producenta nie określają zdolności zwarciowej – sprawdź dokumentację techniczną listwy bezpiecznikowej, w której wkładka będzie montowana.
• Czy wkładka jest kompatybilna z innymi standardami bezpiecznikowymi? Wkładka NH3C jest standardem dedykowanym dla listew NH3 i nie jest kompatybilna z innymi typami listew bezpiecznikowych (np. D0, DIAZED).
