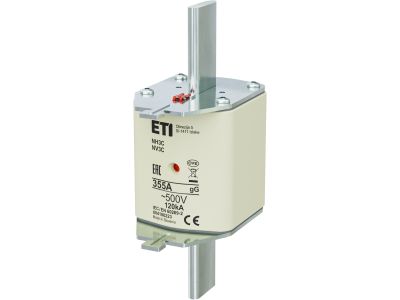

Wkładka bezpiecznikowa (topikowa) NH3C 355A gG 500V zwłoczna | 004186223 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3C 355A gG 500V to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta ETI. Produkt o numerze katalogowym 004186223 charakteryzuje się prądem znamionowym wynoszącym 355A, co pozwala na skuteczną ochronę obwodów o dużym obciążeniu. Wielkość fizyczna NH3C (kompaktowa wersja rozmiaru 3) zapewnia optymalne wykorzystanie przestrzeni w rozdzielnicach przy zachowaniu pełnej funkcjonalności elektrycznej. Charakterystyka gG (ogólnego przeznaczenia, pełnozakresowa) oznacza, że wkładka chroni zarówno przed skutkami przeciążeń, jak i zwarć, co czyni ją uniwersalnym rozwiązaniem w instalacjach przemysłowych.

• Prąd znamionowy 355A: Umożliwia zabezpieczanie głównych linii zasilających oraz odbiorników o dużej mocy.
• Napięcie znamionowe 500V AC: Gwarantuje bezpieczną pracę w standardowych sieciach przemysłowych.
• Charakterystyka zwłoczna: Pozwala na bezpieczny rozruch urządzeń o wysokim prądzie rozruchowym bez ryzyka nieuzasadnionego zadziałania zabezpieczenia.
• Wysoka zdolność wyłączania: Skutecznie przerywa prądy zwarciowe, chroniąc infrastrukturę przed zniszczeniem.
• Wskaźnik zadziałania: Umożliwia szybką wizualną identyfikację uszkodzonego elementu, co skraca czas przestoju serwisowego.

Zgodność z Normami

Wkładka topikowa ETI NH3C 355A została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w profesjonalnych aplikacjach. Produkt spełnia wymagania normy IEC 60269 oraz PN-EN 60269, które definiują parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Posiada również certyfikację CE, co jest niezbędne do dopuszczenia produktu do obrotu i stosowania na rynku europejskim w instalacjach elektroenergetycznych.

Zastosowanie

Wkładka NH3C 355A gG znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania kabli i przewodów w rozdzielnicach głównych, a także jako zabezpieczenie główne w złączach kablowych. Dzięki charakterystyce zwłocznej, doskonale sprawdza się w obwodach zasilających silniki elektryczne o dużych mocach, transformatory oraz inne urządzenia generujące chwilowe piki prądowe podczas załączania. Może być montowana w standardowych podstawach bezpiecznikowych rozmiaru NH3 oraz w rozłącznikach bezpiecznikowych listwowych i skrzynkowych.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej NH3C 355A należy przestrzegać zasad bezpieczeństwa i higieny pracy przy urządzeniach elektrycznych. Montaż powinien być wykonywany wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (uchwyt do bezpieczników NH), co minimalizuje ryzyko porażenia prądem. Przed instalacją należy upewnić się, że styki w podstawie bezpiecznikowej są czyste i nie wykazują śladów utlenienia, co zapobiega nadmiernemu nagrzewaniu się połączenia. Należy również zweryfikować, czy prąd znamionowy wkładki jest odpowiednio dobrany do przekroju chronionych przewodów oraz parametrów odbiornika.

FAQ

• Czy wkładkę NH3C można stosować zamiennie ze standardową wkładką NH3? Tak, wkładki typu NH3C (Compact) mają te same wymiary montażowe co standardowe NH3, jednak ich korpus jest nieco węższy, co ułatwia cyrkulację powietrza w gęsto upakowanych rozdzielnicach.
• Co oznacza charakterystyka gG? Jest to charakterystyka ogólnego przeznaczenia. Wkładka chroni instalację w pełnym zakresie – zarówno przed niewielkimi, długotrwałymi przeciążeniami, jak i przed gwałtownymi zwarciami.
• Czy wkładka posiada wskaźnik zadziałania? Tak, produkt wyposażony jest w górny wskaźnik zadziałania, który po przepaleniu się topika zmienia swoje położenie, sygnalizując konieczność wymiany elementu.
